Membranspeicher, Blasenspeicher
und Sicherheitsventile

Hydraulikspeicher lassen sich in den folgenden Anwendungsgebieten einsetzen:

- Stoßdämpfer (z. B. für Front- und Heckhydraulik, Frontlader, Fahrzeugfederung)
- Ausgleich von Leckverlusten (Klemmen, Vorspannen oder Schließen mit Zylindern über längere Zeit)
- Energiereserve für Notfälle (z. B. bei Stillstand des Schleppers, Stromausfall)

Sicherheitshinweise:

Hydraulik-Speicher sind Druckbehälter und unterliegen den am Aufstellungsort gültigen nationalen Unfallverhütungsvorschriften. In Deutschland ist die Druckgeräterichtline und die Betriebssicherheitsverordnung maßgebend. Nach dieser Verordnung sind alle Druckbehälter mit einem Sicherheitsventil (TÜV-Zulassung) abzusichern.

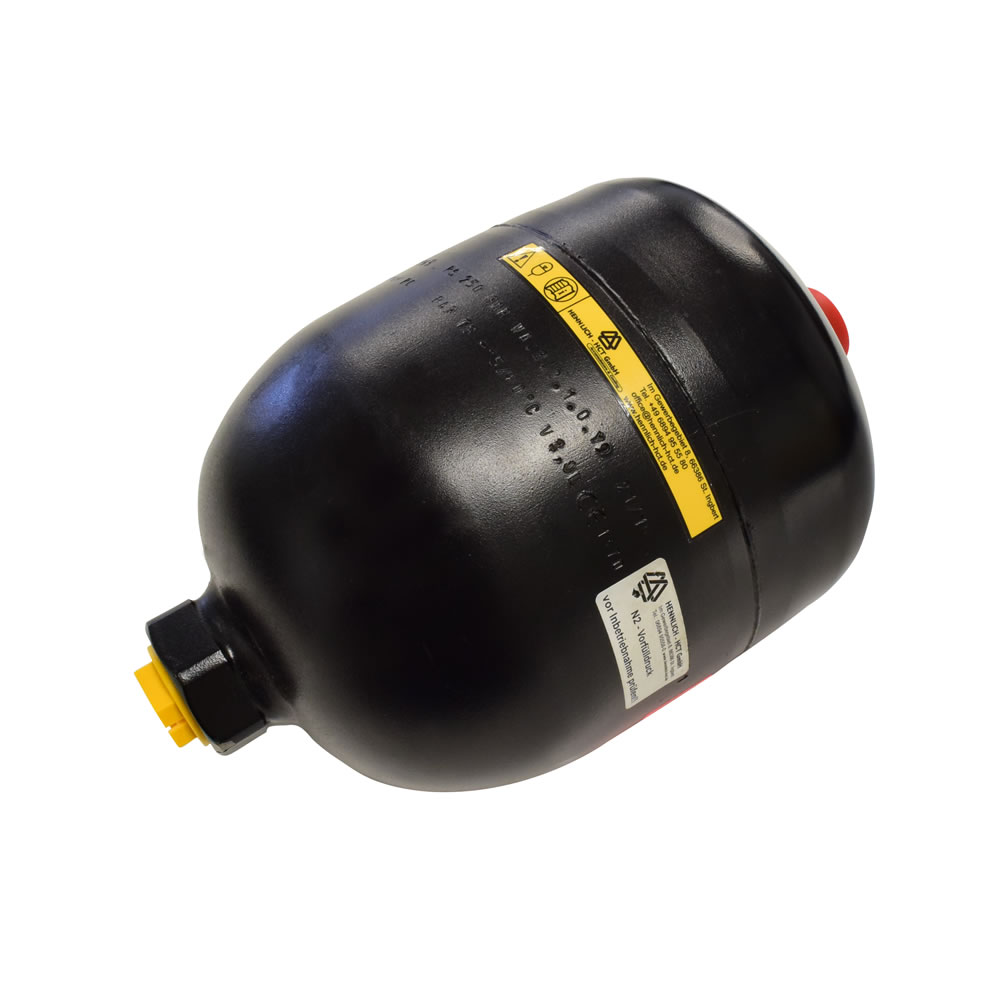

Membranspeicher

Werkstoffe:

Membrane und Dichtungen aus Perbunan (NBR).

Kenngrößen:

Zulässige Betriebstemperatur: -15°C - +80°C
Beliebige Einbaulage
Gasseitiger Füll- und Prüfanschluss: M28x1,5

Abbnahme:

Die Membranspeicher sind nach der Europäischen Druckgeräterichtlinie 97/23/EG hergestellt, geprüft und dokumentiert.Der Maximale Vorfülldruck beträgt 160 bar.

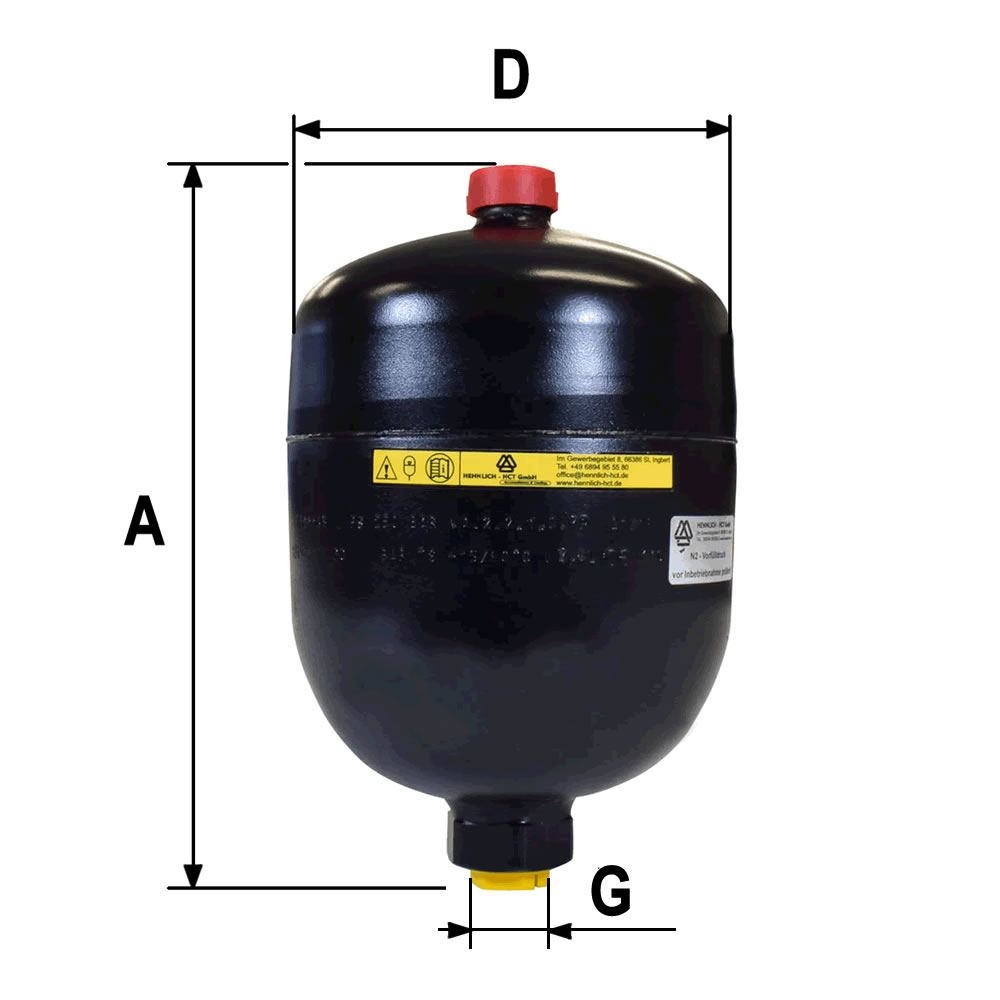

Membranspeicher

Datenblatt

Vorfülldruck	Volumen	max. Druck	G	A	D	Artikel-Nr.	Preis
bar	0,075 l	250 bar	G1/2	111 mm	64 mm	SP-M0,075	100,99 €
bar	0,16 l	250 bar	G1/2	121 mm	74 mm	SP-M0,16	104,95 €
bar	0,32 l	210 bar	G1/2	142 mm	93 mm	SP-M0,32	111,27 €
bar	0,50 l	210 bar	G1/2	150 mm	105 mm	SP-M0,50	137,01 €
bar	0,75 l	210 bar	G1/2	169 mm	120 mm	SP-M0,75	152,55 €
bar	1,00 l	210 bar	G1/2	180 mm	136 mm	SP-M1,0	201,00 €
bar	1,40 l	250 bar	G1/2	202 mm	150 mm	SP-M1,4	275,64 €
bar	2,00 l	250 bar	G3/4	220 mm	166 mm	SP-M2,0	343,05 €
bar	3,50 l	250 bar	G3/4	305 mm	174 mm	SP-M3,5	403,08 €

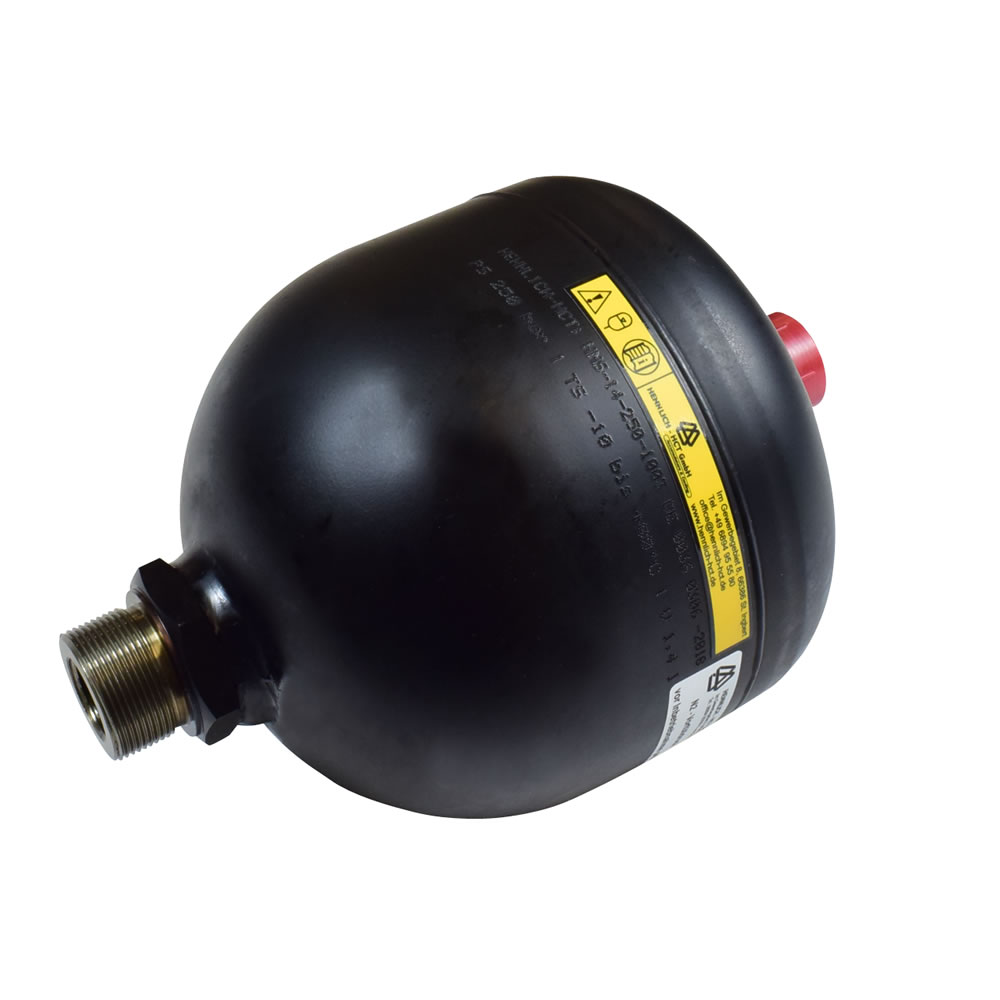

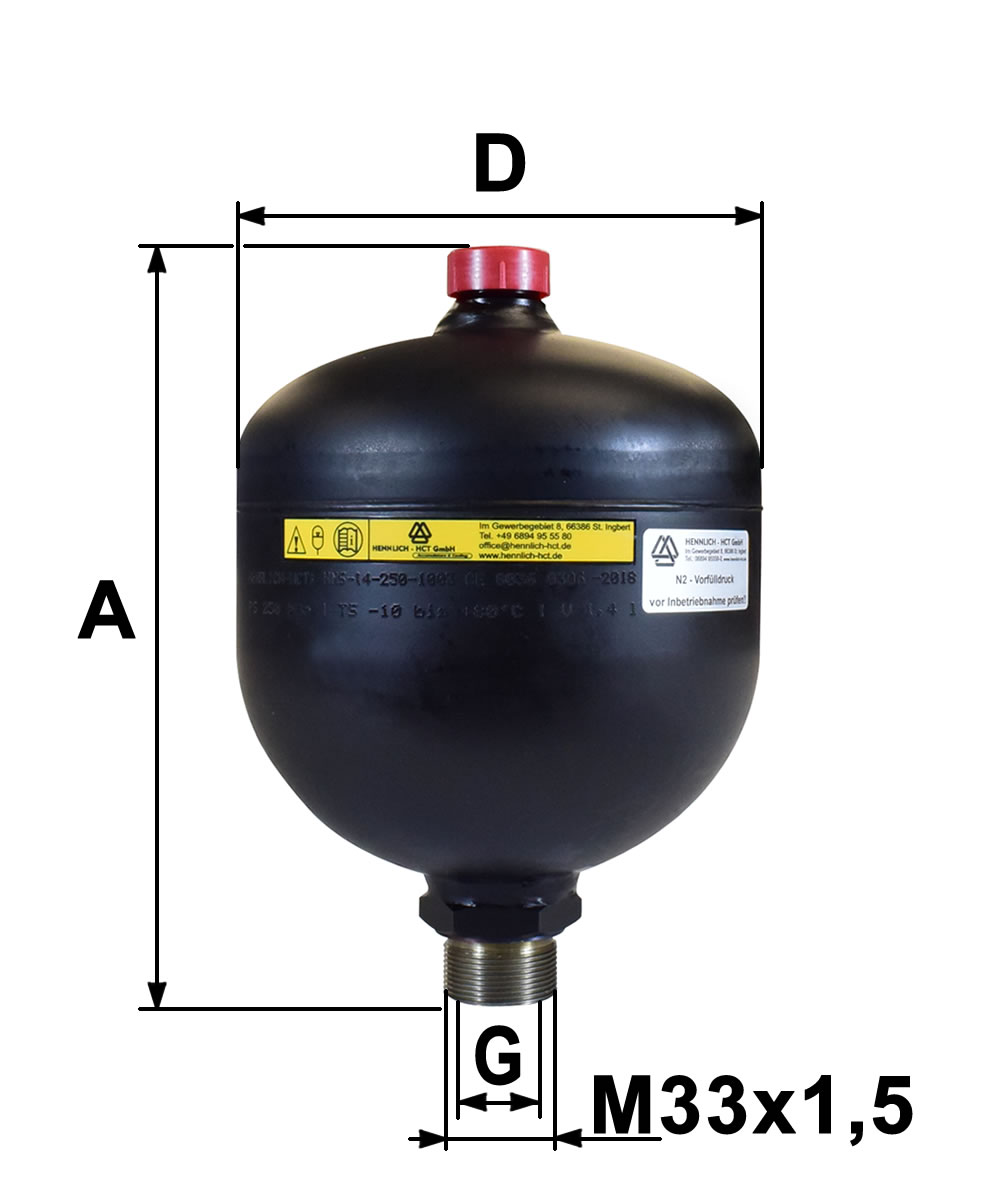

Membranspeicher mit Außengewinde

Werkstoffe:

Membrane und Dichtungen aus Perbunan (NBR).

Kenngrößen:

Zulässige Betriebstemperatur: -15°C - +80°C
Beliebige Einbaulage
Gasseitiger Füll- und Prüfanschluss: M28x1,5

Abbnahme:

Die Membranspeicher sind nach der Europäischen Druckgeräterichtlinie 97/23/EG hergestellt, geprüft und dokumentiert.Der Maximale Vorfülldruck beträgt 160 bar.

Membranspeicher

Datenblatt

Vorfülldruck	Volumen	max. Druck	G	A	D	Artikel-Nr.	Preis
bar	0,50 l	210 bar	G1/2	170 mm	105 mm	SP-M0,50AG	144,19 €
bar	0,75 l	210 bar	G1/2	188 mm	120 mm	SP-M0,75AG	162,19 €
bar	0,75 l	350 bar	G1/2	200 mm	132 mm	SP-M0,75AG-350	269,08 €
bar	1,00 l	210 bar	G1/2	199 mm	136 mm	SP-M1,0AG	207,98 €
bar	1,40 l	250 bar	G1/2	221 mm	150 mm	SP-M1,4AG	282,11 €
bar	1,40 l	350 bar	G1/2	229 mm	158 mm	SP-M1,4AG-350	384,85 €
bar	2,00 l	140 bar	G1/2	239 mm	166 mm	SP-M2,0AG	320,00 €

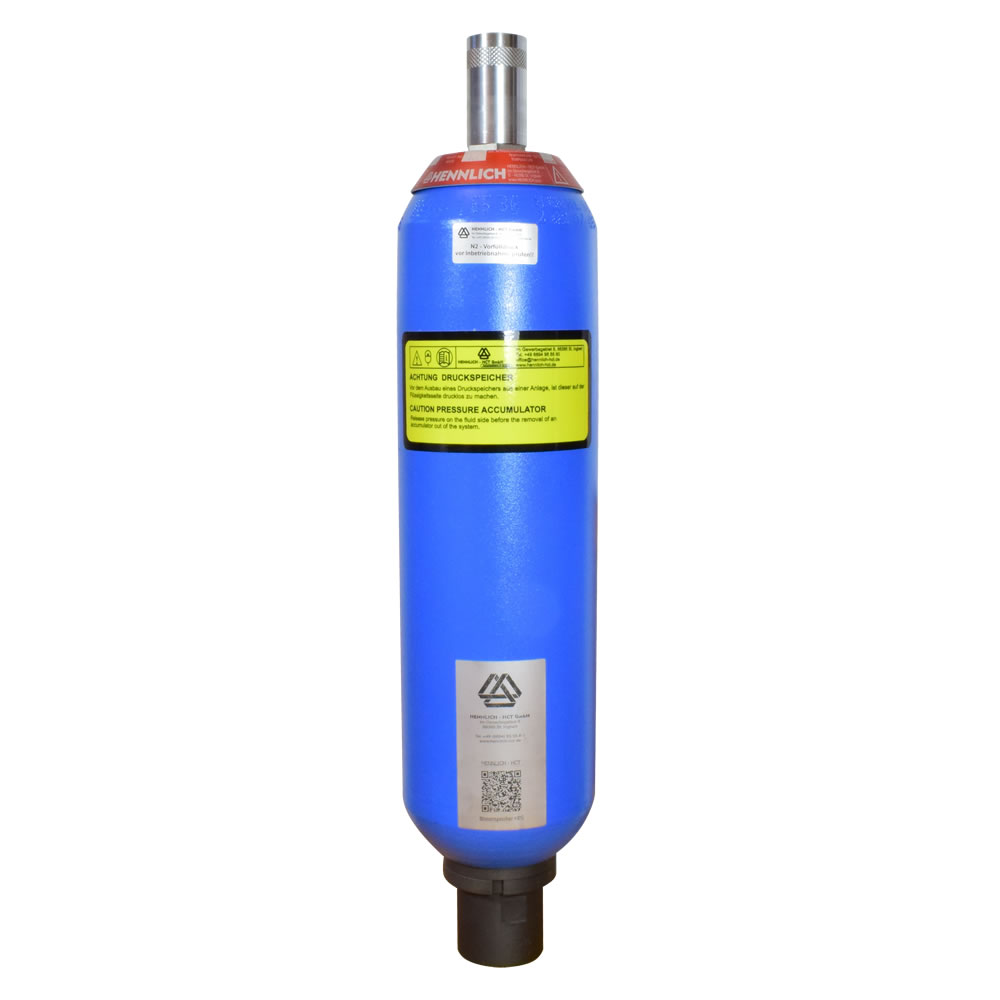

Blasenspeicher

Ausführung mit austauschbarer Blase.

Werkstoffe:

Blase und Dichtungen aus Perbunan (NBR).

Kenngrößen:

Zulässige Betriebstemperatur: -15°C - +80°C
Einbaulage vorzugsweise senkrecht mit Ölanschluss unten.
Gasseitiger Füll- und Prüfanschluss: SAE 7/8"-14 UNF

Abbnahme:

Die Blasenspeicher sind nach der Europäischen Druckgeräterichtlinie 97/23/EG hergestellt, geprüft und dokumentiert.
Der Maximale Vorfülldruck beträgt 160 bar.

Datenblatt

Vorfülldruck	Volumen	max. Druck	A	D	G	Artikel-Nr.	Preis
bar	1,0 l	350 bar	330 mm	114 mm	G3/4	SP-B1,0	429,27 €
bar	2,5 l	350 bar	549 mm	114 mm	G1¼	SP-B2,5	599,90 €
bar	4,0 l	350 bar	436 mm	168 mm	G1¼	SP-B4,0	624,99 €
bar	6,0 l	350 bar	562 mm	168 mm	G1¼	SP-B6,0	808,31 €
bar	10,0 l	330 bar	586 mm	221 mm	G2	SP-B10,0	860,84 €
bar	20,0 l	330 bar	896 mm	221 mm	G2	SP-B20,0	1.428,00 €

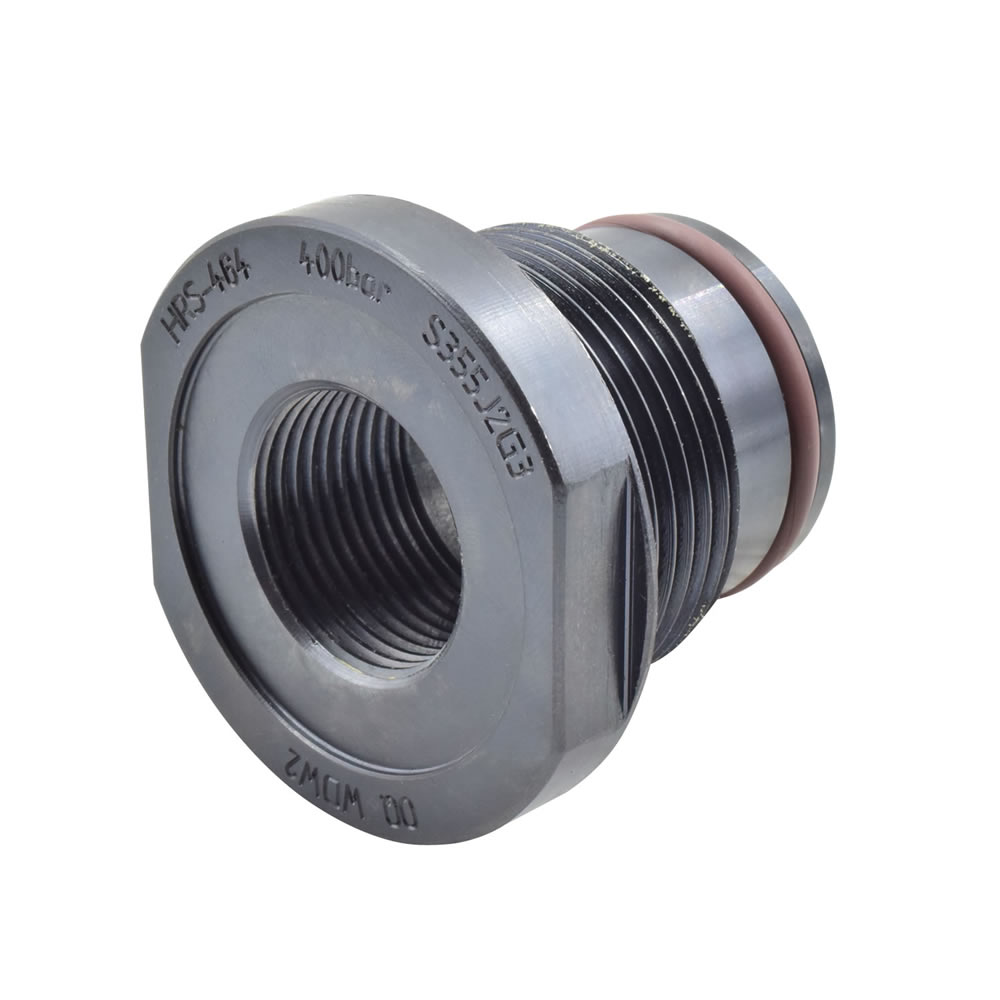

Anschluss-Adapter für Blasenspeicher G1 1/4"xG3/4"

Anschluss-Adapter für Blasenspeicher

zum Anschluss an Rohrleitungen

Werkstoffe:

C-Stahl, FKM

Kenngrößen:

Max. zulässiger Druck: C-Stahl 350bar
Zulässige Temperaturen: -20°C - +80°C

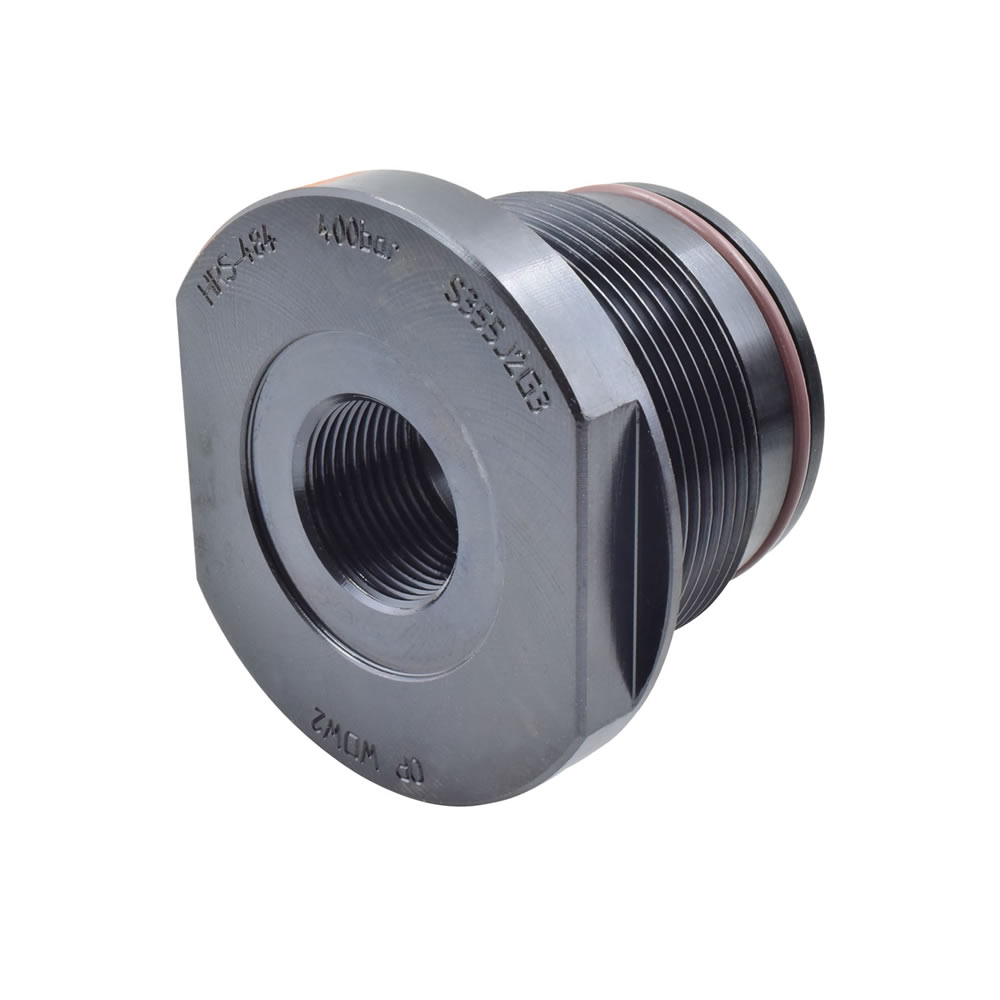

G2"xG3/4" Anschluss-Adapter für Blasenspeicher

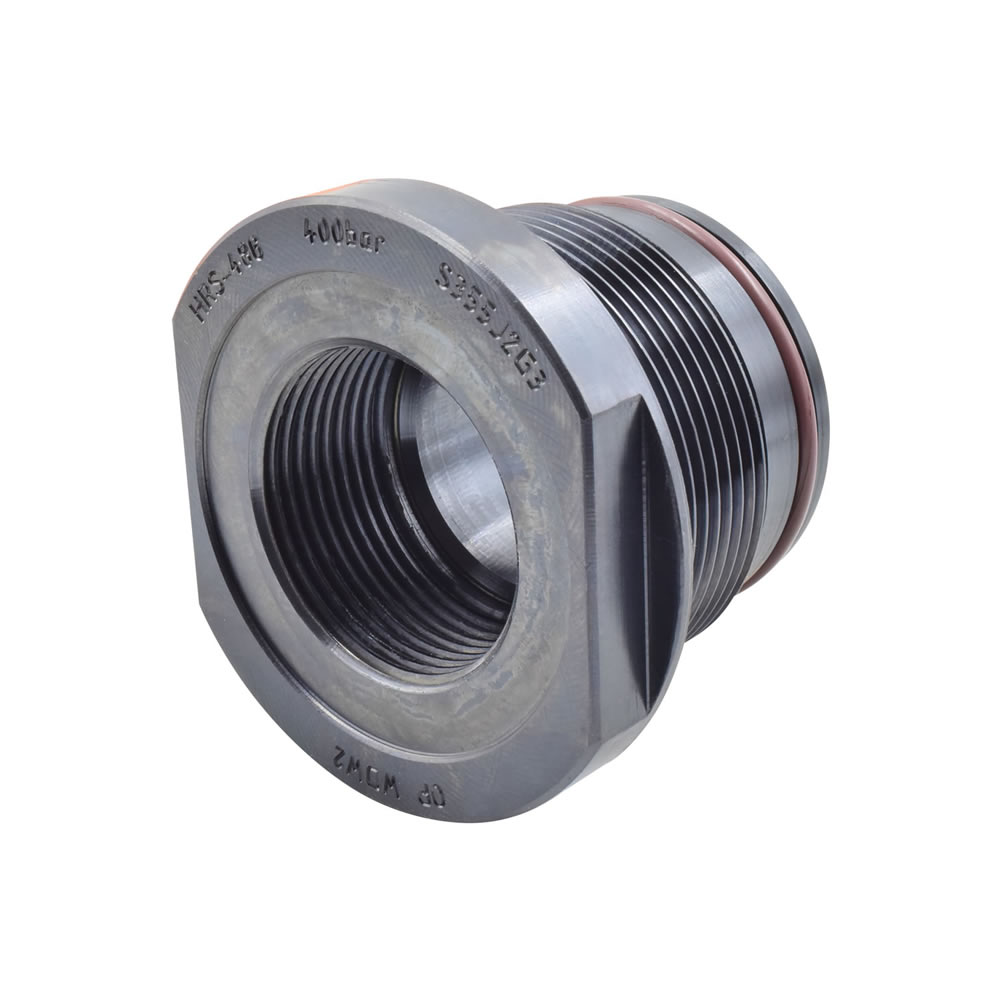

G2"xG1 1/4"Anschluss-Adapter für Blasenspeicher

Anschluss	Artikel-Nr.	Preis
G1 1/4" Außengewinde x G3/4" Innengewinde	SP-AD-G1 1/4"xG3/4"	72,00 €
G2" Außengewinde x G3/4" Innengewinde	SP-AD-G2"xG3/4"	76,00 €
G2" Außengewinde x G1 1/4" Innengewinde	SP-AD-G2"xG1 1/4"	79,00 €

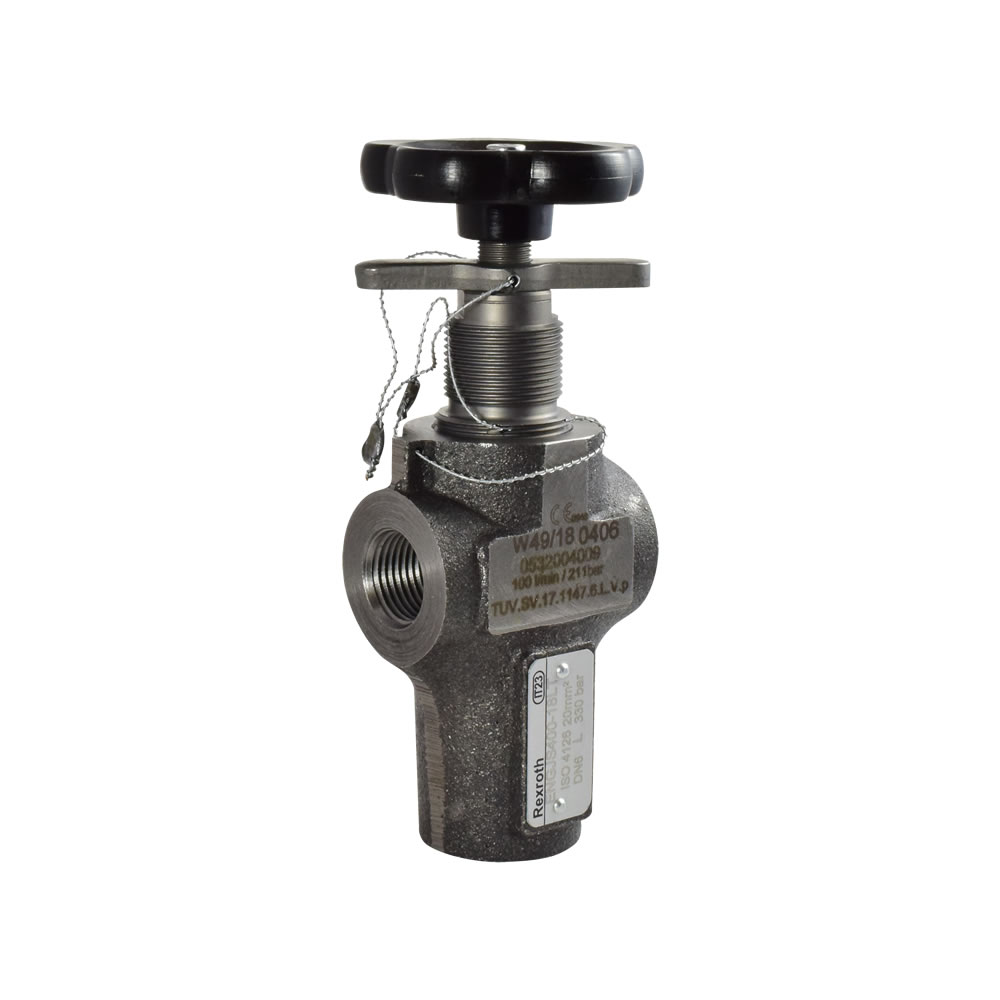

Sicherheitsventil mit TÜV-Zulassung

TÜV-Baumustergeprüft und plombiert (eine Bescheinigung wird mitgeliefert).

Menge	Druck		Abblasestrom		Anschluss		Artikel-Nr.	Preis
	210 bar		100 l/min		G1/2		SP-D210	291,25 €
	330 bar		130 l/min		G1/2		SP-D330	291,25 €

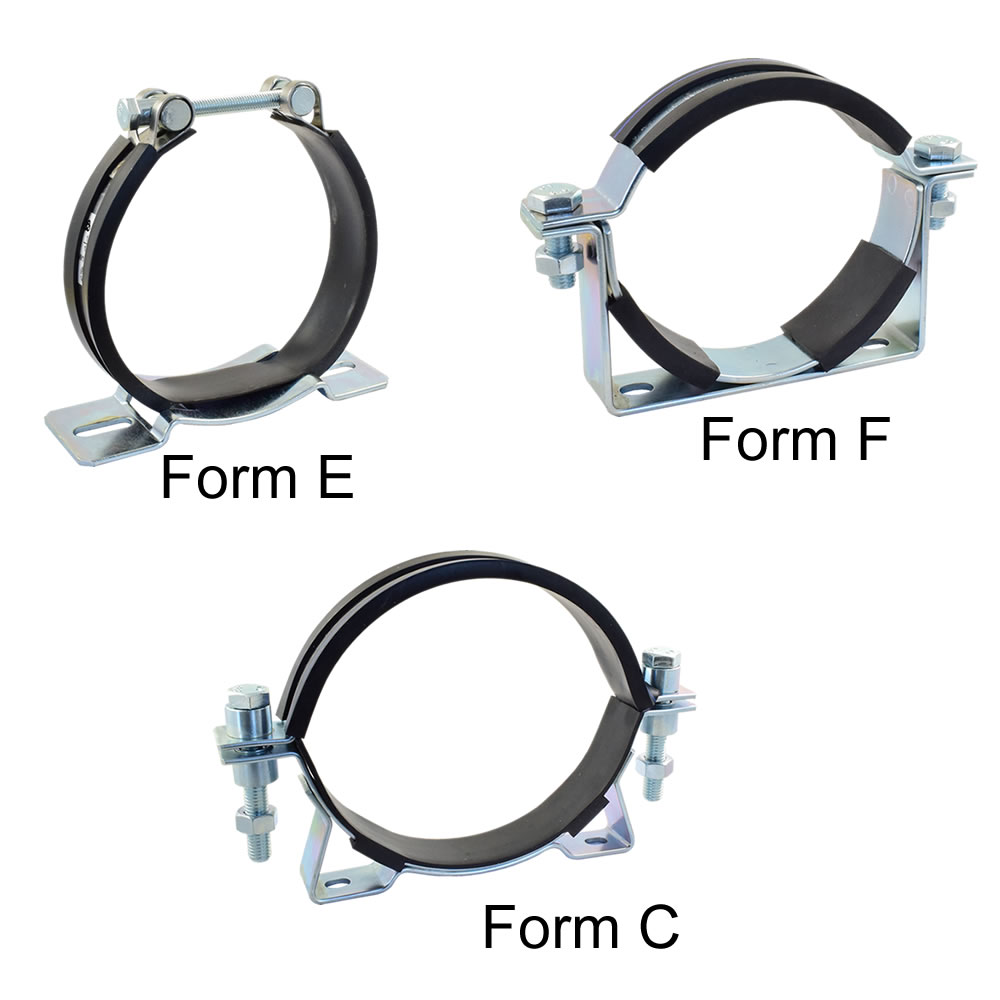

Befestigungsschelle mit Gummieinlage

Zur fachgerechten Befestigung der Speicher verwenden Sie bitte diese Schellen. Achten Sie darauf, dass der Speicherbehälter bzw. der Anschluss keinen mechanischen Belastungen ausgesetzt ist.

Form	Spann-Ø	Artikel-Nr.	Preis
E	68-73 mm	SP-S070	33,18 €
E	92-101 mm	SP-S093	37,49 €
E	100-109 mm	SP-S107	38,47 €
F	110-115 mm	SP-S114	39,38 €
E	117-126 mm	SP-S122	39,87 €
E	127-137 mm	SP-S133	39,87 €
E	144-153 mm	SP-S148	40,82 €
C	165-175 mm	SP-S168	54,01 €
C	216-226 mm	SP-S226	57,09 €

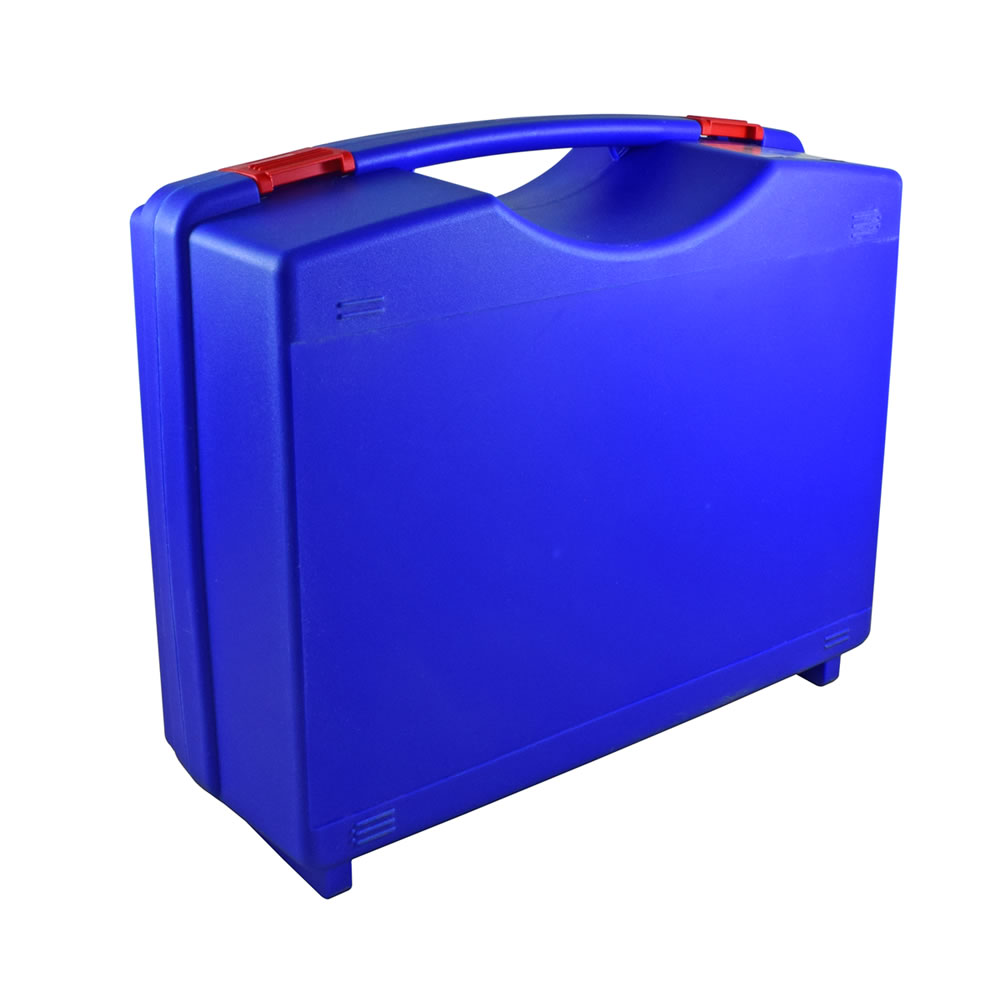

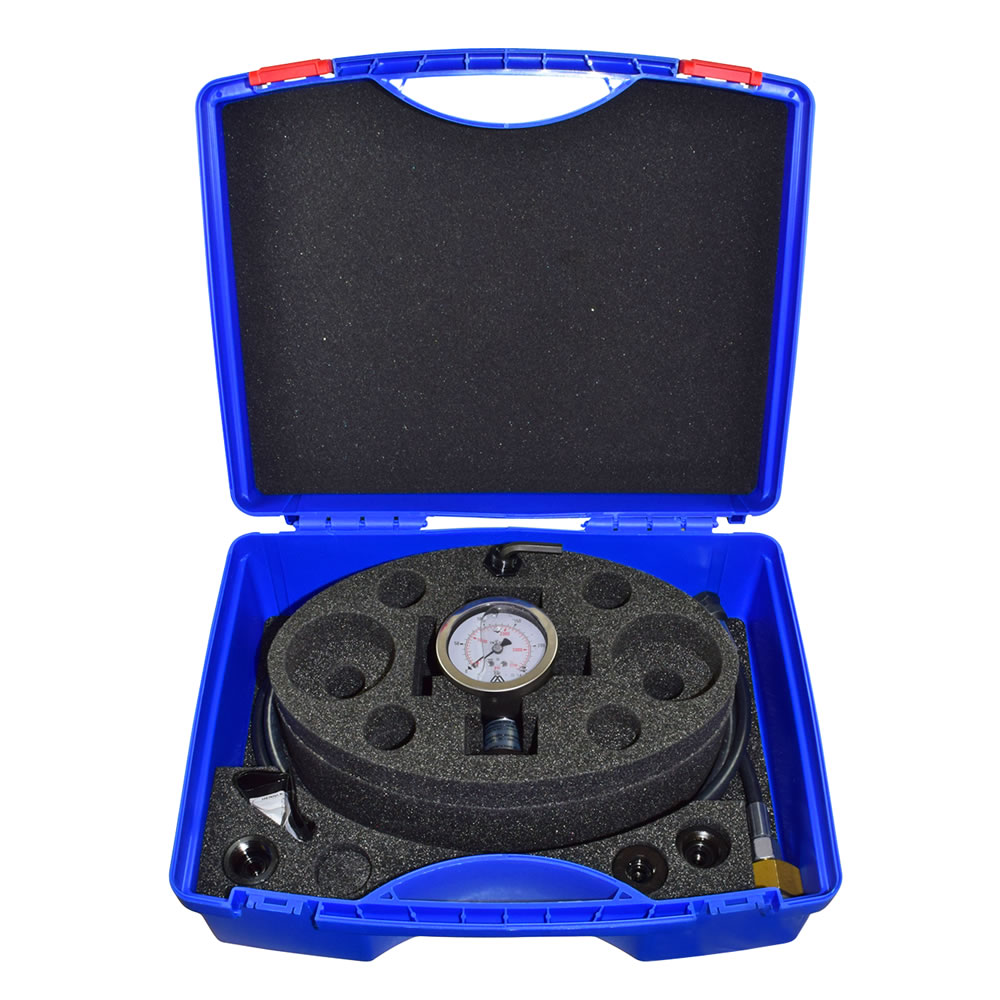

Prüf- und Füllgerät im Koffer

Prüf- und Füllgerät f. Hydraulikspeicher im Koffer

Zum fachgerechten Befüllen von Blasen-, Kolben- und Membranspeichern mit Stickstoff, sowie Prüfen und Korrigieren des vorhandenen Vorfülldrucks.

Lieferumfang:

- 2,5m Schlauch W24,32x1/14"
- Manometer 250bar
- Speicheranschluss: M28x1,5
- Speicheranschluss: 7/8"UNF
- Speicheranschluss: 5/8"UNF

Prüf- und Füllgerät im Koffer

Menge	Artikel-Nr.	Preis
	SP-PFG	612,34 €
