BSP60°-Verschraubungen

Die Zoll oder BSP (British Standard Pipe, britisches standard Rohrgewinde ) Verschraubung hat einen 60° Dichtkegel. Zöllige Hydraulikrohre werden...

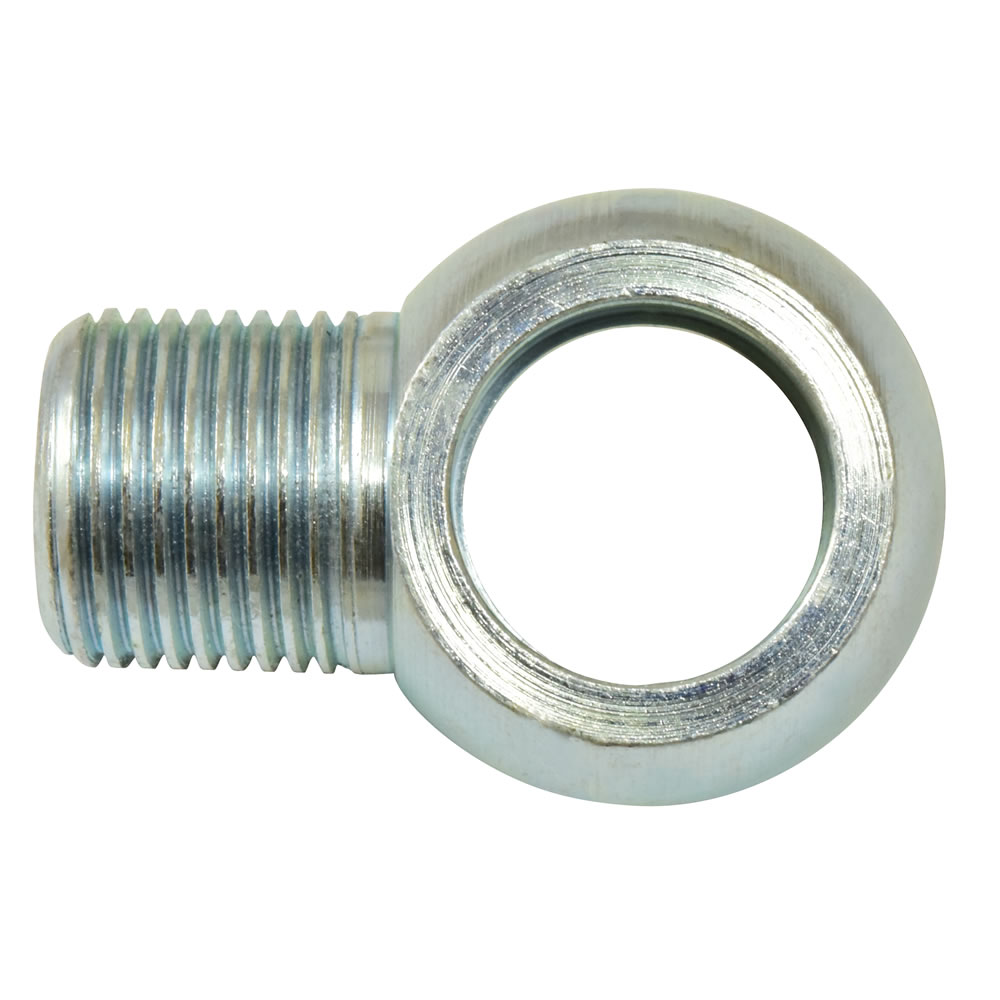

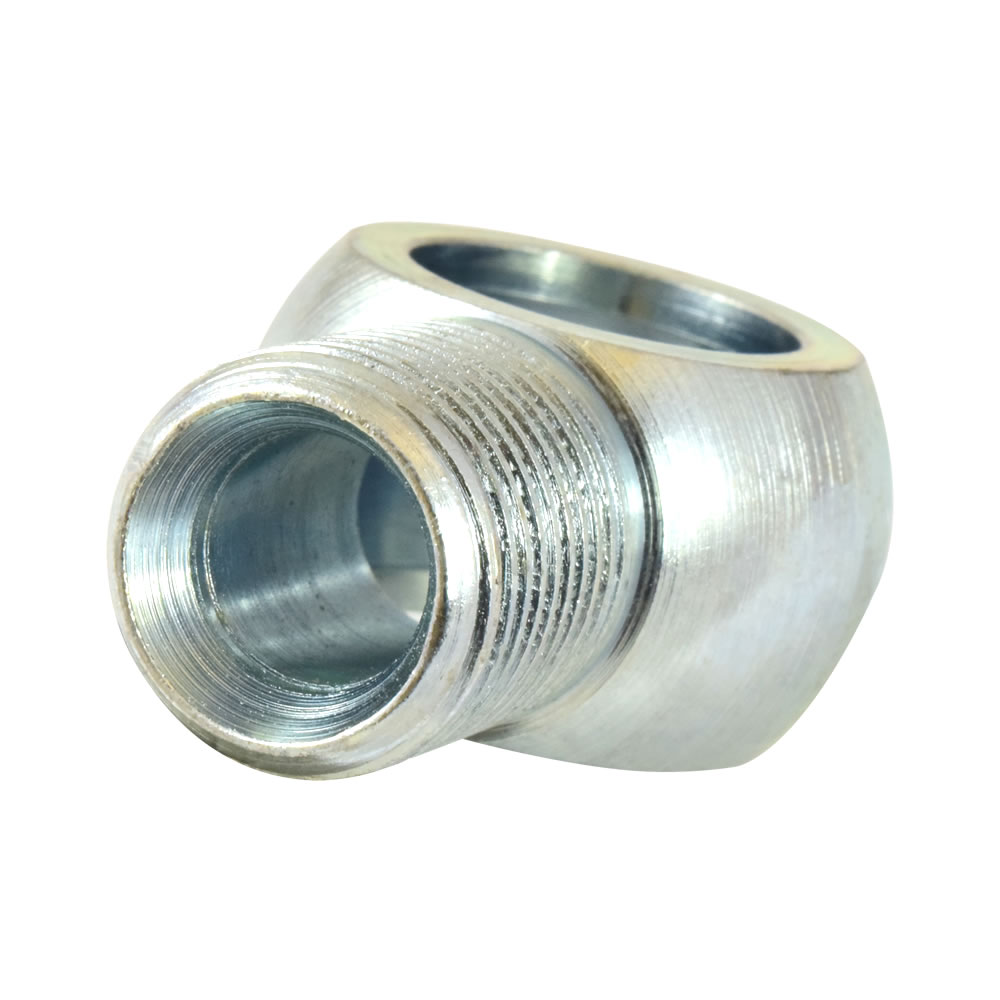

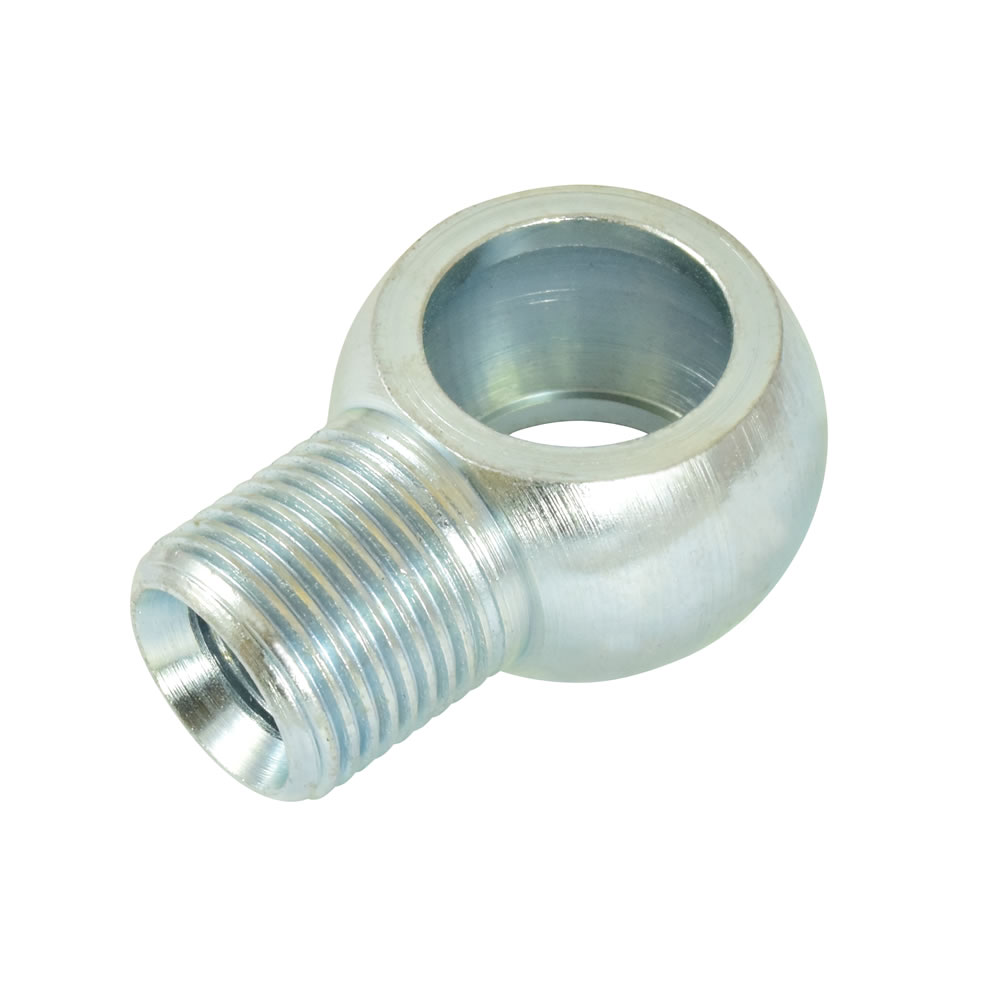

Ringschraubstutzen zöllig mit BSP 60° Außengewinde

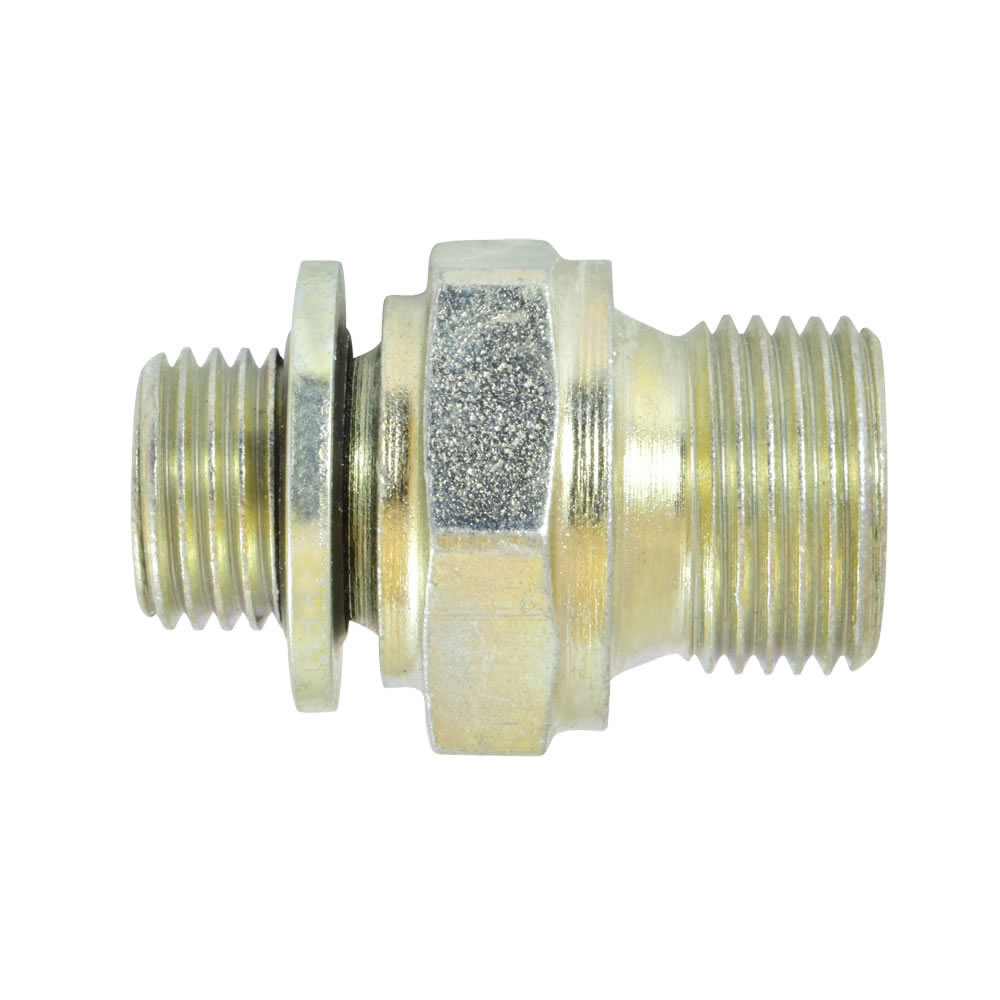

Gerade Einschraubverschraubung Typ GE

BSP60°-Verschraubung
Abdichtung mit USIT-Ring

Gewinde:

Whitworth-Rohrgewinde (Zoll-Gewinde)

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke

Einschraubgewinde G1	Leitungsanschluss	G2	Artikel-Nr.	Preis
G1/8A	02 (G1/8)	G1/8A	BSP-GE02-G1/8A	2,39 €
G1/4A	02 (G1/8)	G1/8A	BSP-GE02-G1/4A	2,63 €
G1/8A	04 (G1/4)	G1/4A	BSP-GE04-G1/8A	2,54 €
G1/4A	04 (G1/4)	G1/4A	BSP-GE04-G1/4A	2,73 €
G3/8A	04 (G1/4)	G1/4A	BSP-GE04-G3/8A	3,35 €
G1/2A	04 (G1/4)	G1/4A	BSP-GE04-G1/2A	4,03 €
G1/8A	06 (G3/8)	G3/8A	BSP-GE06-G1/8A	4,03 €
G1/4A	06 (G3/8)	G3/8A	BSP-GE06-G1/4A	3,27 €
G3/8A	06 (G3/8)	G3/8A	BSP-GE06-G3/8A	3,35 €
G1/2A	06 (G3/8)	G3/8A	BSP-GE06-G1/2A	4,03 €
G5/8A	06 (G3/8)	G3/8A	BSP-GE06-G5/8A	8,00 €
G3/4A	06 (G3/8)	G3/8A	BSP-GE06-G3/4A	5,81 €
G1/4A	08 (G1/2)	G1/2A	BSP-GE08-G1/4A	3,66 €
G3/8A	08 (G1/2)	G1/2A	BSP-GE08-G3/8A	3,85 €
G1/2A	08 (G1/2)	G1/2A	BSP-GE08-G1/2A	4,03 €
G5/8A	08 (G1/2)	G1/2A	BSP-GE08-G5/8A	7,46 €
G3/4A	08 (G1/2)	G1/2A	BSP-GE08-G3/4A	6,58 €
G1A	08 (G1/2)	G1/2A	BSP-GE08-G1A	8,92 €
G3/8A	10 (G5/8)	G5/8A	BSP-GE10-G3/8A	7,68 €
G1/2A	10 (G5/8)	G5/8A	BSP-GE10-G1/2A	7,29 €
G5/8A	10 (G5/8)	G5/8A	BSP-GE10-G5/8A	4,59 €
G3/4A	10 (G5/8)	G5/8A	BSP-GE10-G3/4A	7,54 €
G3/8A	12 (G3/4)	G3/4A	BSP-GE12-G3/8A	5,39 €
G1/2A	12 (G3/4)	G3/4A	BSP-GE12-G1/2A	5,56 €
G5/8A	12 (G3/4)	G3/4A	BSP-GE12-G5/8A	7,34 €
G3/4A	12 (G3/4)	G3/4A	BSP-GE12-G3/4A	5,90 €
G1A	12 (G3/4)	G3/4A	BSP-GE12-G1A	9,60 €
G1/2A	16 (G1)	G1A	BSP-GE16-G1/2A	8,47 €
G3/4A	16 (G1)	G1A	BSP-GE16-G3/4A	8,78 €
G1A	16 (G1)	G1A	BSP-GE16-G1A	9,86 €
G1 1/4A	16 (G1)	G1A	BSP-GE16-G1 1/4A	20,41 €
G1 1/2A	16 (G1)	G1A	BSP-GE16-G1 1/2A	23,31 €
G1A	20 (G1 1/4)	G1 1/4A	BSP-GE20-G1A	18,51 €
G1 1/4A	20 (G1 1/4)	G1 1/4A	BSP-GE20-G1 1/4A	20,93 €
G1 1/2A	20 (G1 1/4)	G1 1/4A	BSP-GE20-G1 1/2A	28,66 €
G1A	24 (G1 1/2)	G1 1/2A	BSP-GE24-G1A	20,23 €
G1 1/4A	24 (G1 1/2)	G1 1/2A	BSP-GE24-G1 1/4A	27,74 €
G1 1/2A	24 (G1 1/2)	G1 1/2A	BSP-GE24-G1 1/2A	33,41 €
G2A	24 (G1 1/2)	G1 1/2A	BSP-GE24-G2A	53,09 €
G1 1/2A	32 (G2)	G2A	BSP-GE32-G1 1/2A	51,51 €
G2A	32 (G2)	G2A	BSP-GE32-G2A	44,20 €

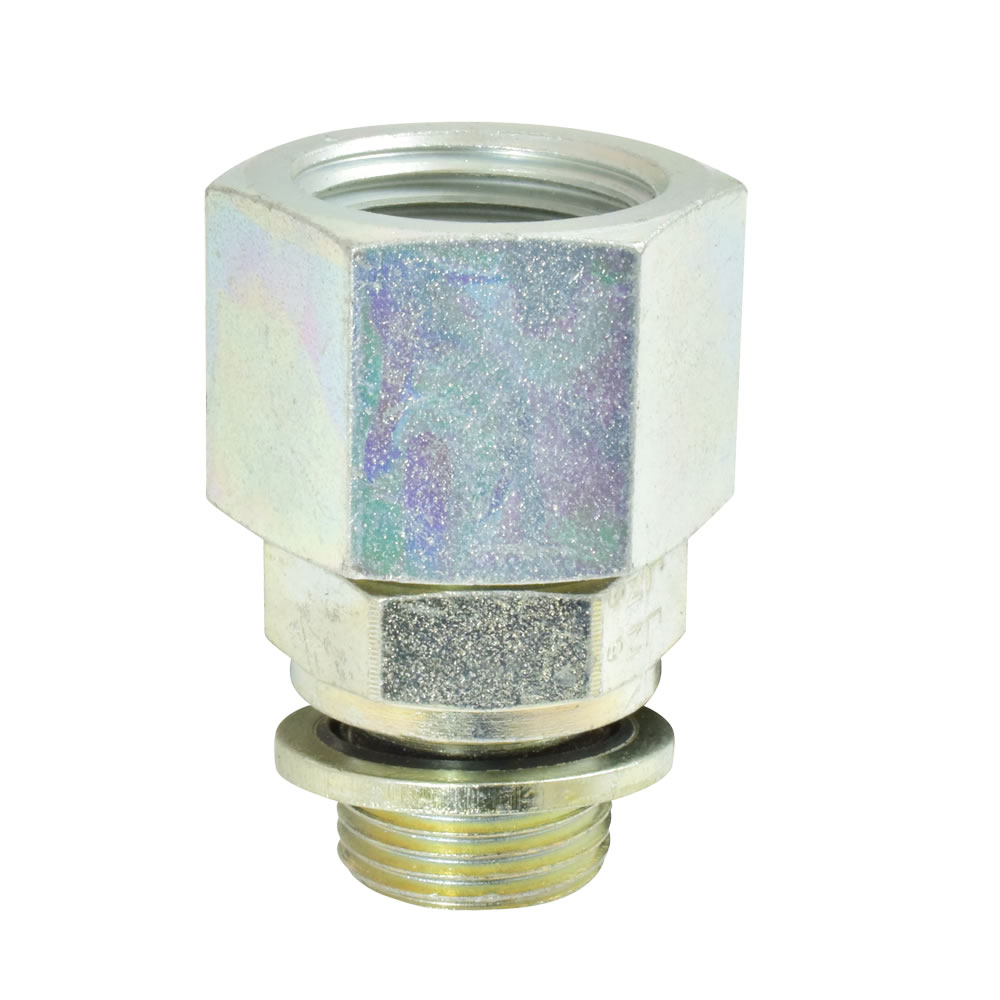

Gerader Einschraubstutzen Typ EVGE

BSP60°-Verschraubung
Abdichtung mit USIT-Ring
Außengewinde mit 60°-Senkung, daher auch als Reduzierverschraubung verwendbar.

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke.
Zum Reduzieren eines Außengewindes

Einschraubgewinde G1	Leitungsanschluss	G2	Artikel-Nr.	Preis
G1/4A	04 (G1/4)	G1/4	BSP-EVGE04-G1/4A	4,97 €
G1/4A	06 (G3/8)	G3/8	BSP-EVGE06-G1/4A	5,95 €
G3/8A	06 (G3/8)	G3/8	BSP-EVGE06-G3/8A	6,56 €
G1/2A	06 (G3/8)	G3/8	BSP-EVGE06-G1/2A	9,29 €
G1/4A	08 (G1/2)	G1/2	BSP-EVGE08-G1/4A	15,15 €
G3/8A	08 (G1/2)	G1/2	BSP-EVGE08-G3/8A	8,41 €
G1/2A	08 (G1/2)	G1/2	BSP-EVGE08-G1/2A	7,98 €
G3/8A	12 (G3/4)	G3/4	BSP-EVGE12-G3/8A	12,66 €
G1/2A	12 (G3/4)	G3/4	BSP-EVGE12-G1/2A	10,03 €
G3/4A	12 (G3/4)	G3/4	BSP-EVGE12-G3/4A	12,16 €
G1/2A	16 (G1)	G11	BSP-EVGE16-G1/2A	16,90 €
G3/4A	16 (G1)	G1	BSP-EVGE16-G3/4A	23,70 €
G1A	16 (G1)	G11	BSP-EVGE16-G1A	21,50 €
G1A	20 (G1 1/4)	G1 1/4	BSP-EVGE20-G1A	30,23 €
G1 1/4A	20 (G1 1/4)	G1 1/4	BSP-EVGE20-G1 1/4A	32,00 €

Gerader Einschraubstutzen Typ EVGE

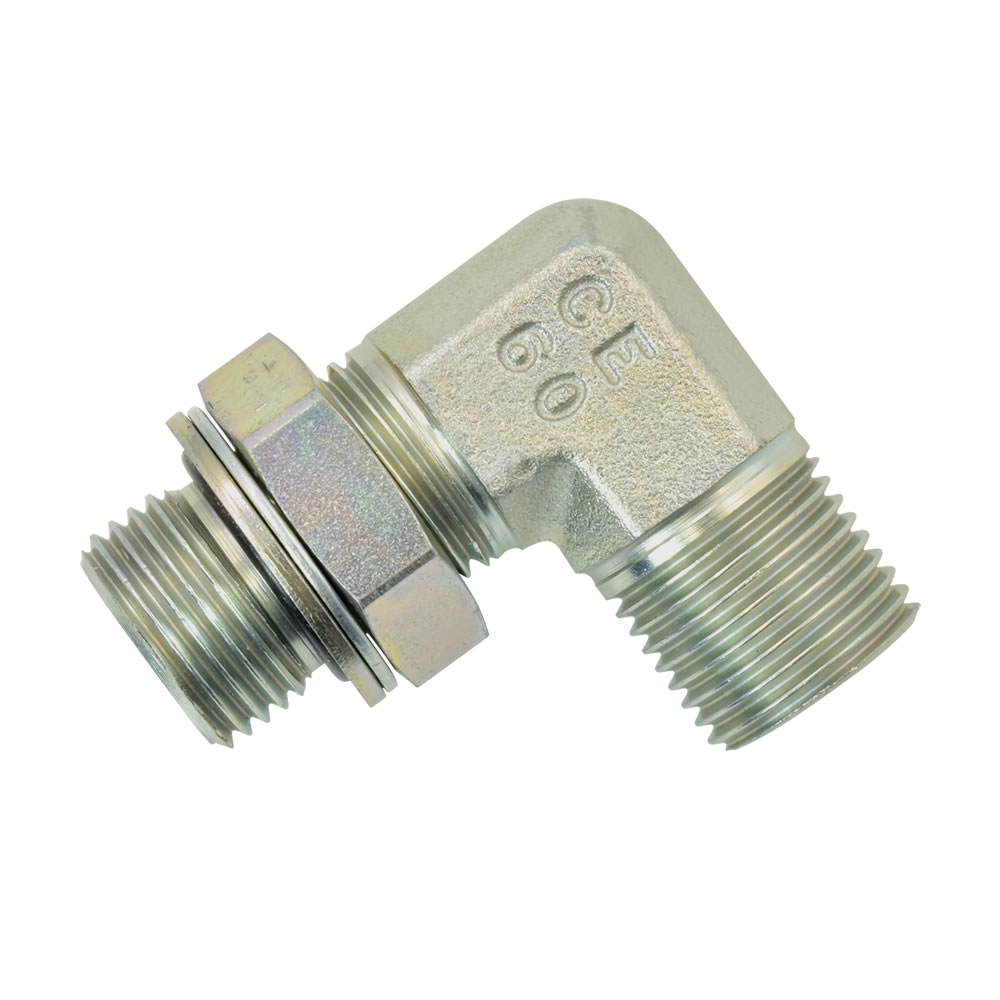

Winkel Einschraubverschraubung 90°

BSP60°-Verschraubung
Abdichtung mit O-Ring und Kammerring

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke

Einschraubgewinde G1	Leitungsanschluss	G2	Artikel-Nr.	Preis
G1/8A	02 (G1/8)	G1/8A	BSP-EWE02-G1/8A	13,78 €
G1/4A	02 (G1/8)	G1/8A	BSP-EWE02-G1/4A	20,85 €
G1/4A	04 (G1/4)	G1/4A	BSP-EWE04-G1/4A	13,27 €
G3/8A	04 (G1/4)	G1/4A	BSP-EWE04-G3/8A	16,93 €
G1/4A	06 (G3/8)	G3/8A	BSP-EWE06-G1/4A	16,94 €
G3/8A	06 (G3/8)	G3/8A	BSP-EWE06-G3/8A	13,40 €
G1/2A	06 (G3/8)	G3/8A	BSP-EWE06-G1/2A	28,66 €
G3/8A	08 (G1/2)	G1/2A	BSP-EWE08-G3/8A	16,52 €
G1/2A	08 (G1/2)	G1/2A	BSP-EWE08-G1/2A	18,92 €
G3/4A	08 (G1/2)	G1/2A	BSP-EWE08-G3/4A	22,88 €
G1/2A	10 (G5/8)	G5/8A	BSP-EWE10-G1/2A	22,05 €
G1/2A	12 (G3/4)	G3/4A	BSP-EWE12-G1/2A	27,11 €
G3/4A	12 (G3/4)	G3/4A	BSP-EWE12-G3/4A	22,13 €
G1A	12 (G3/4)	G3/4A	BSP-EWE12-G1A	35,20 €
G3/4A	16 (G1)	G1A	BSP-EWE16-G3/4A	36,17 €
G1A	16 (G1)	G1A	BSP-EWE16-G1A	37,46 €
G1 1/4A	16 (G1)	G1A	BSP-EWE16-G1 1/4A	57,52 €
G1 1/4A	20 (G1 1/4)	G1 1/4A	BSP-EWE20-G1 1/4A	76,02 €
G1 1/2A	24 (G1 1/2)	G1 1/2A	BSP-EWE24-G1 1/2A	76,63 €

Gerader Einschraubstutzen Typ EVGE

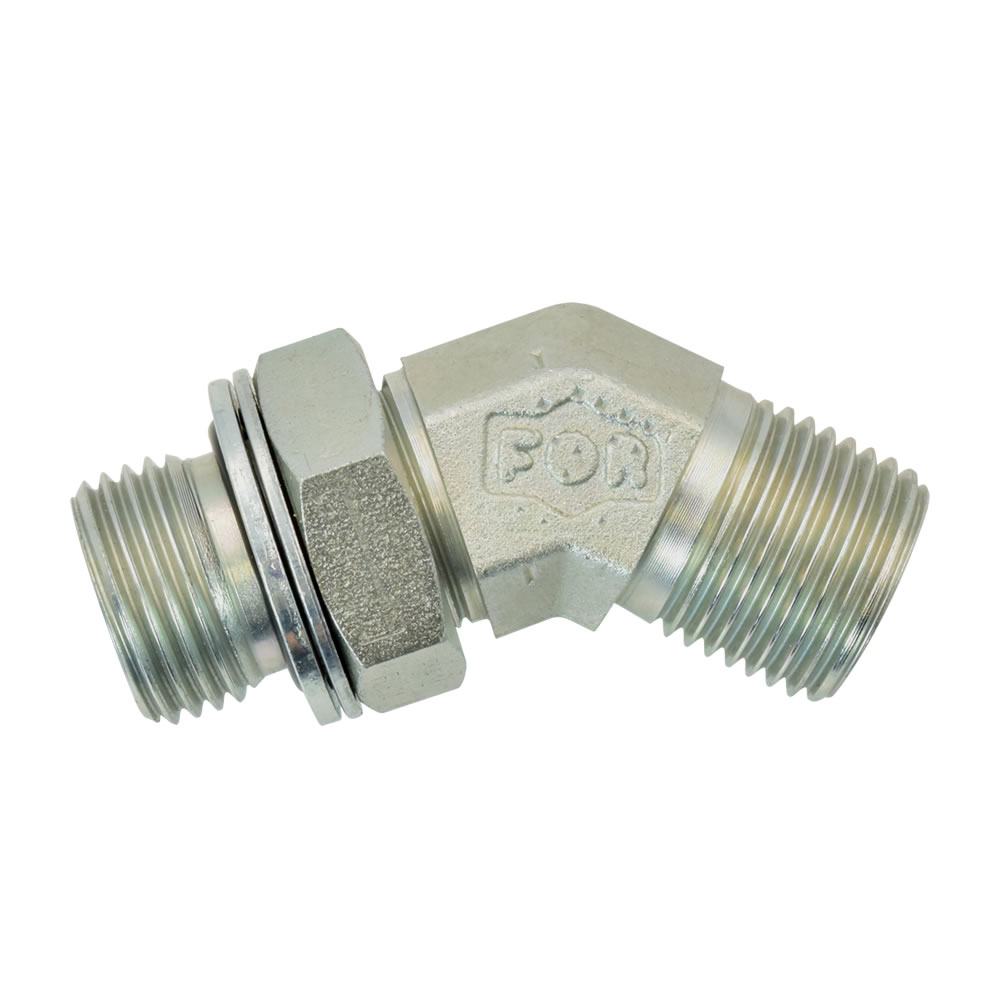

Winkel Einschraubverschraubung 45°

BSP60°-Verschraubung
Abdichtung mit O-Ring und Kammerring

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Einschrauben in Zylinder, Ventile, Steuerblöcke

Einschraubgewinde G1	Leitungsanschluss	G2	Artikel-Nr.	Preis
G1/4A	04 (G1/4)	G1/4A	BSP-45EWE04-G1/4A	15,63 €
G3/8A	04 (G1/4)	G1/4A	BSP-45EWE04-G3/8A	22,81 €
G1/4A	06 (G3/8)	G3/8A	BSP-45EWE06-G1/4A	28,33 €
G3/8A	06 (G3/8)	G3/8A	BSP-45EWE06-G3/8A	17,40 €
G1/2A	06 (G3/8)	G3/8A	BSP-45EWE06-G1/2A	30,12 €
G3/8A	08 (G1/2)	G1/2A	BSP-45EWE08-G3/8A	27,30 €
G1/2A	08 (G1/2)	G1/2A	BSP-45EWE08-G1/2A	23,74 €
G3/4A	08 (G1/2)	G1/2A	BSP-45EWE08-G3/4A	41,05 €
G1/2A	12 (G3/4)	G3/4A	BSP-45EWE12-G1/2A	36,98 €
G3/4A	12 (G3/4)	G3/4A	BSP-45EWE12-G3/4A	30,21 €
G1A	12 (G3/4)	G3/4A	BSP-45EWE12-G1A	62,55 €
G3/4A	16 (G1)	G1A	BSP-45EWE16-G3/4A	53,98 €
G1A	16 (G1)	G1A	BSP-45EWE16-G1A	56,02 €
G1 1/4A	16 (G1)	G1A	BSP-45EWE16-G1 1/4A	57,85 €
G1 1/4A	20 (G1 1/4)	G1 1/4A	BSP-45EWE20-G1 1/4A	76,50 €
G1 1/2A	24 (G1 1/2)	G1 1/2A	BSP-45EWE24-G1 1/2A	113,53 €

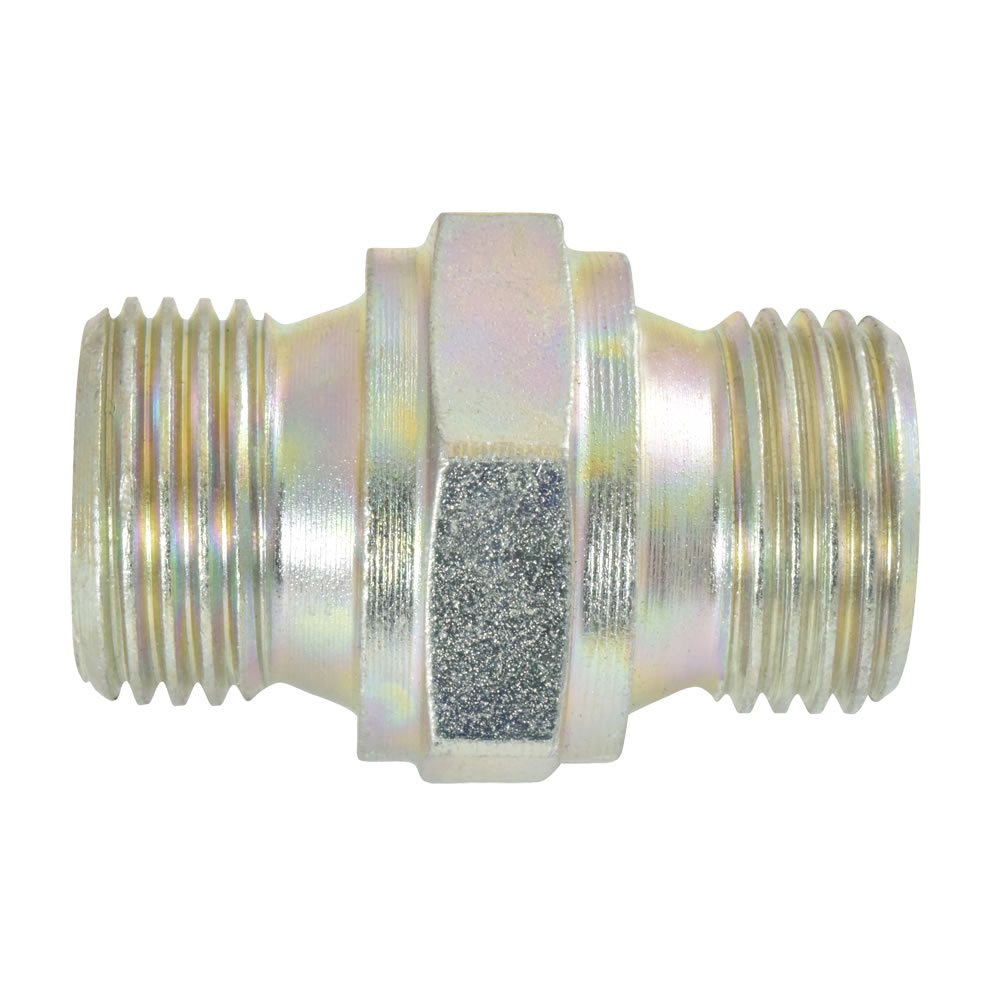

Gerade Verschraubung Typ G

BSP60°-Verschraubung

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von zwei Rohr- oder Schlauchleitungen

G	Leitungsanschluss	Artikel-Nr.	Preis
G1/8A	02 (G1/8)	BSP-G02	1,48 €
G1/4A	04 (G1/4)	BSP-G04	1,61 €
G3/8A	06 (G3/8)	BSP-G06	2,15 €
G1/2A	08 (G1/2)	BSP-G08	2,64 €
G5/8A	10 (G5/8)	BSP-G10	3,18 €
G3/4A	12 (G3/4)	BSP-G12	4,24 €
G1A	16 (G1)	BSP-G16	7,28 €
G1 1/4A	20 (G1 1/4)	BSP-G20	15,42 €
G1 1/2A	24 (G1 1/2)	BSP-G24	28,00 €
G2A	32 (G2)	BSP-G32	37,21 €

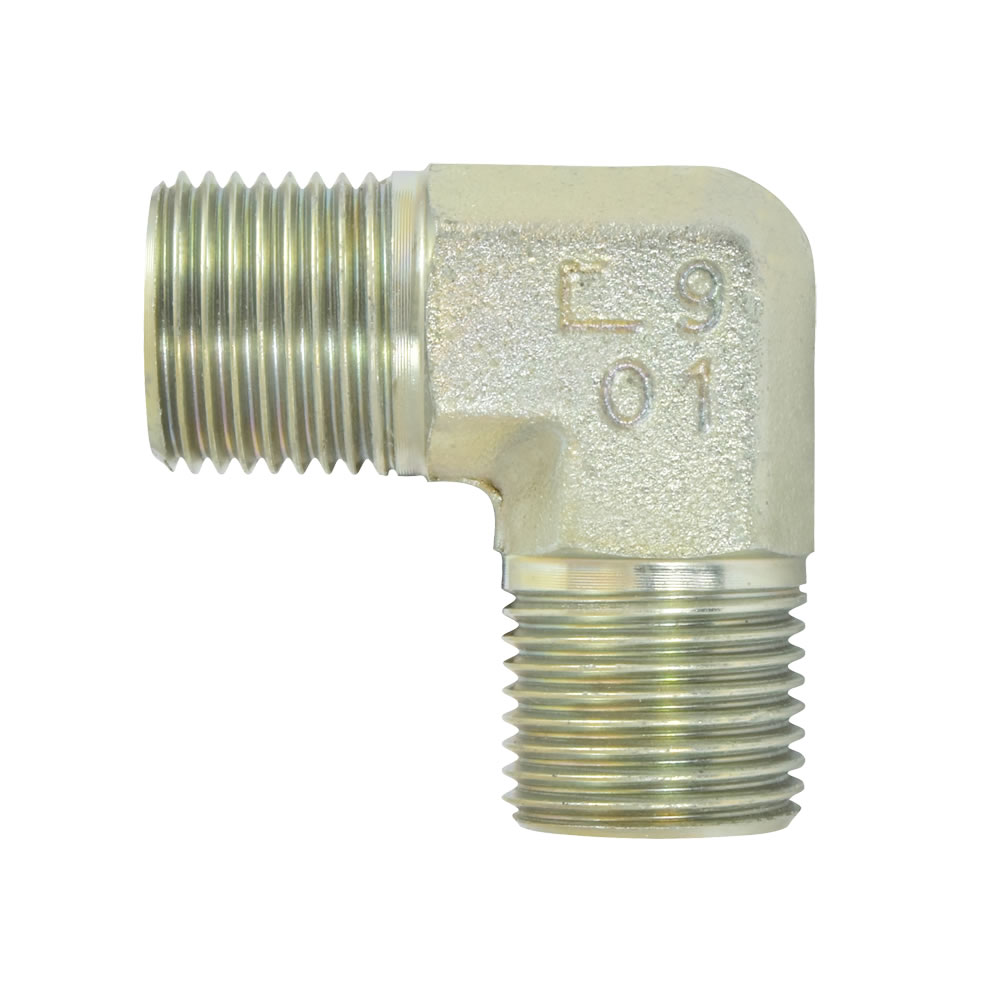

W-Verschraubung Typ W

BSP60°-Verschraubung

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von zwei Rohr- oder Schlauchleitungen 90°-Winkel

G	Leitungsanschluss	Artikel-Nr.	Preis
G1/4A	04 (G1/4)	BSP-W04	7,07 €
G3/8A	06 (G3/8)	BSP-W06	8,00 €
G1/2A	08 (G1/2)	BSP-W08	11,22 €
G3/4A	12 (G3/4)	BSP-W12	44,01 €
G1A	16 (G1)	BSP-W16	24,79 €
G1 1/4A	20 (G1 1/4)	BSP-W20	40,10 €
G1 1/2A	24 (G1 1/2)	BSP-W24	90,76 €

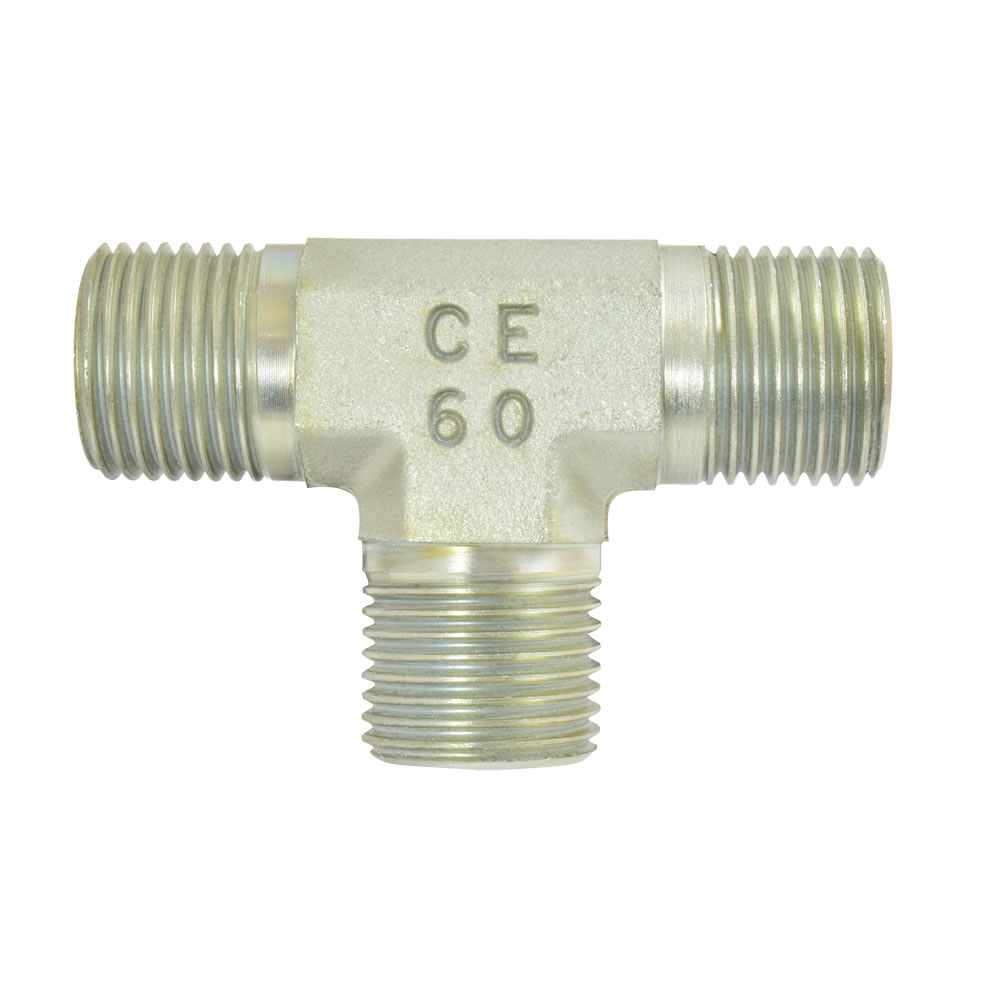

T-Verschraubung Typ T

BSP60°-Verschraubung

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von drei Rohr- oder Schlauchleitungen

G	Leitungsanschluss	Artikel-Nr.	Preis
G1/4A	04 (G1/4)	BSP-T04	8,18 €
G3/8A	06 (G3/8)	BSP-T06	9,58 €
G1/2A	08 (G1/2)	BSP-T08	13,16 €
G3/4A	12 (G3/4)	BSP-T12	16,17 €
G1A	16 (G1)	BSP-T16	28,38 €
G1 1/4A	20 (G1 1/4)	BSP-T20	54,83 €
G1 1/2A	24 (G1 1/2)	BSP-T24	111,66 €

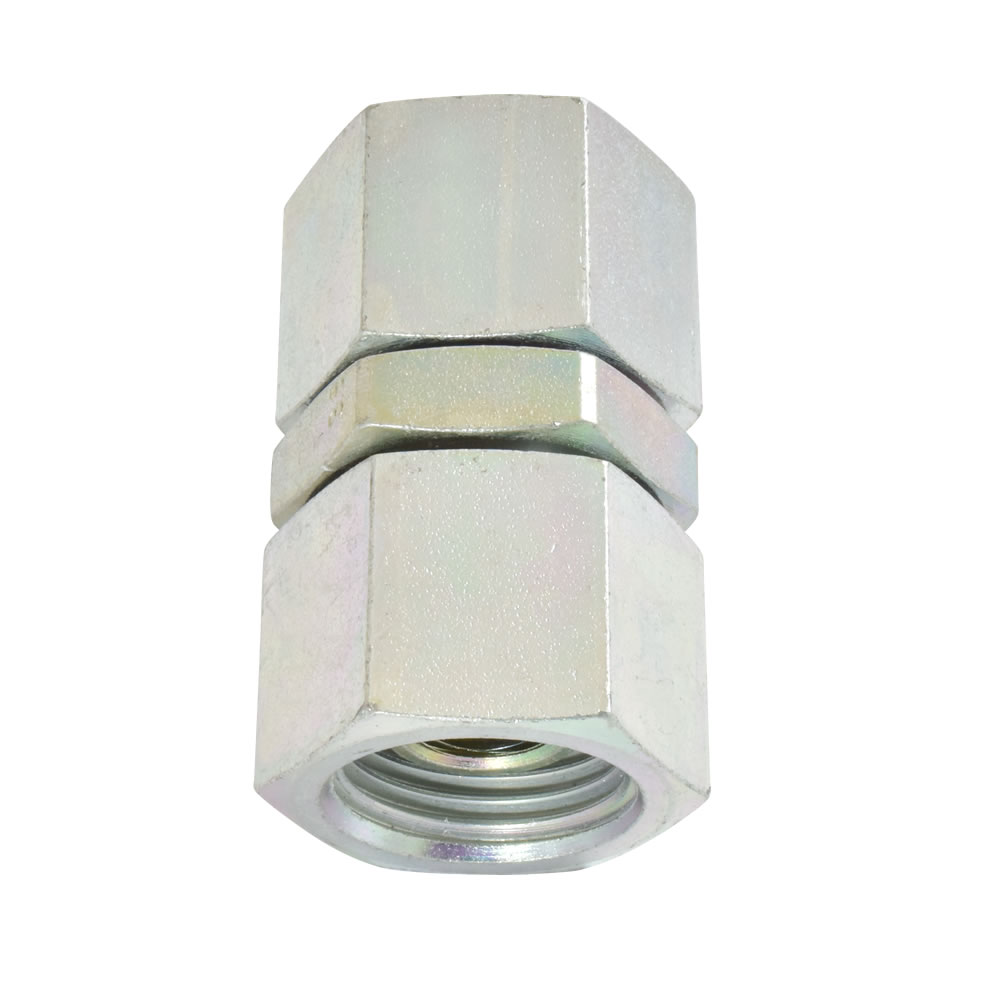

Gerades Rohrstück Typ EVG

BSP60°-Verschraubung

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Verbinden von zwei Außengewinden

G	Leitungsanschluss	Artikel-Nr.	Preis
G1/8	02 (G1/8)	BSP-EVG02	10,21 €
G1/4	04 (G1/4)	BSP-EVG04	8,25 €
G3/8	06 (G3/8)	BSP-EVG06	8,02 €
G1/2	08 (G1/2)	BSP-EVG08	9,10 €
G5/8	10 (G5/8)	BSP-EVG10	14,66 €
G3/4	12 (G3/4)	BSP-EVG12	15,17 €
G1	16 (G1)	BSP-EVG16	18,16 €
G1 1/4	20 (G1 1/4)	BSP-EVG20	35,59 €

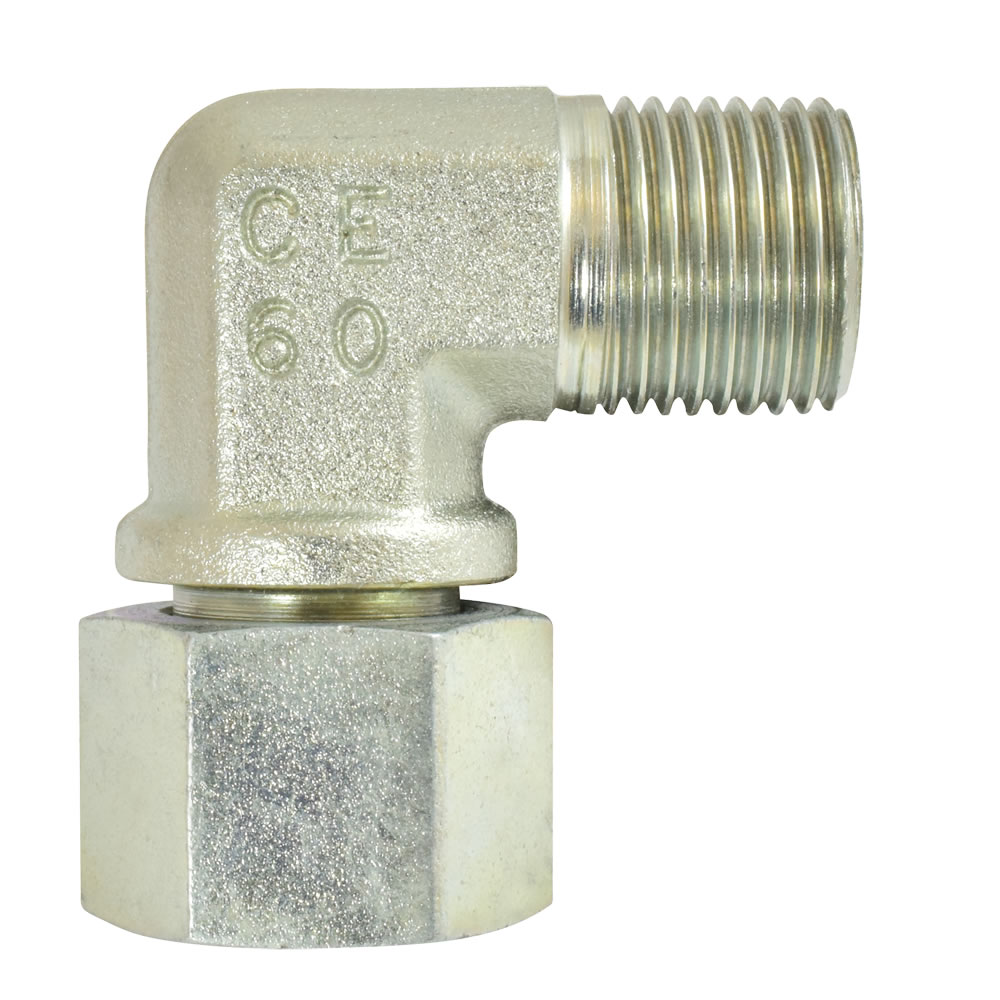

Einstellbare W-Verschraubung Typ EVW

BSP60°-Verschraubung

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von einer Rohr- oder Schlauchleitung mit einem Außengewinde

G	Leitungsanschluss	Artikel-Nr.	Preis
G1/8A	02 (G1/8)	BSP-EVW02	14,57 €
G1/4A	04 (G1/4)	BSP-EVW04	8,52 €
G3/8A	06 (G3/8)	BSP-EVW06	9,14 €
G1/2A	08 (G1/2)	BSP-EVW08	11,34 €
G5/8A	10 (G5/8)	BSP-EVW10	19,78 €
G3/4A	12 (G3/4)	BSP-EVW12	17,90 €
G1A	16 (G1)	BSP-EVW16	28,04 €
G1 1/4A	20 (G1 1/4)	BSP-EVW20	54,56 €
G1 1/2A	24 (G1 1/2)	BSP-EVW24	96,71 €

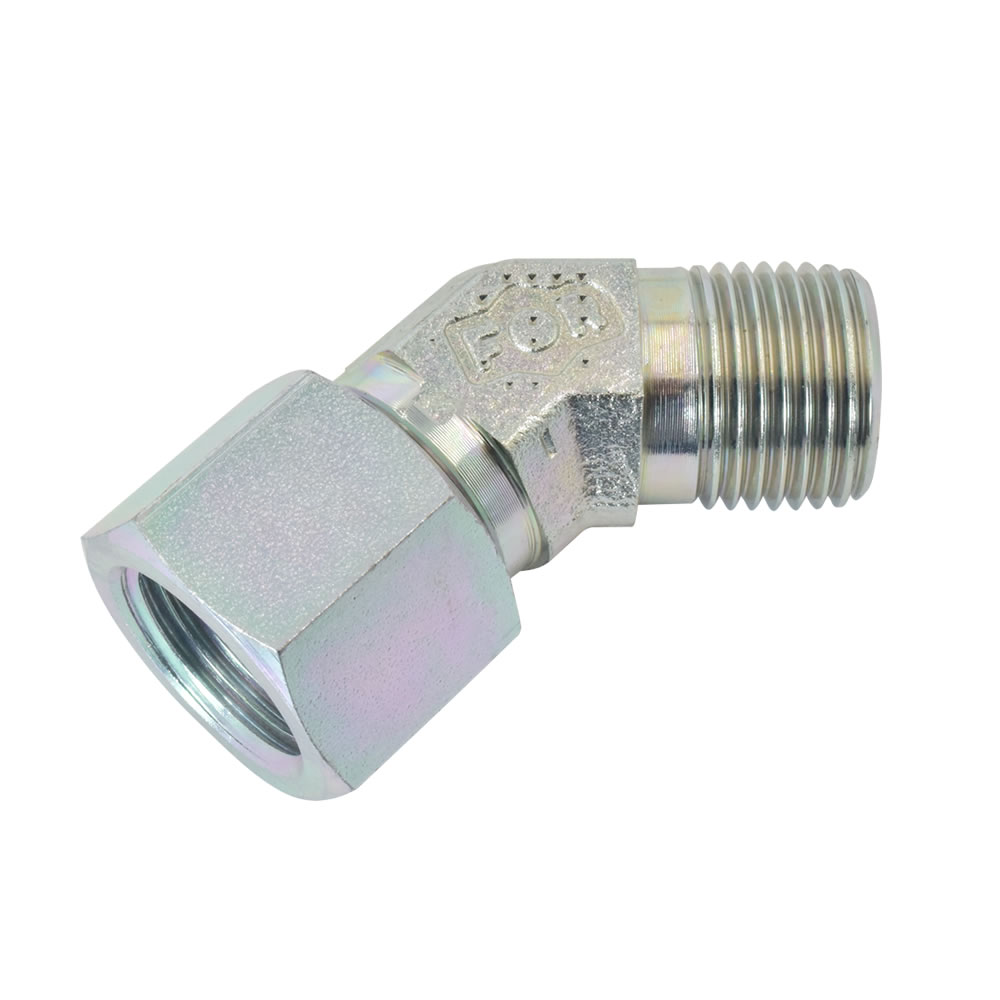

Einstellbare W-Verschraubung 45°

BSP60°-Verschraubung

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von einer Rohr- oder Schlauchleitung mit einem Außengewinde

G	Leitungsanschluss	Artikel-Nr.	Preis
G3/8A	06 (G3/8)	BSP-45EVW06	17,58 €
G1/2A	08 (G1/2)	BSP-45EVW08	22,83 €
G3/4A	12 (G3/4)	BSP-45EVW12	28,73 €
G1A	16 (G1)	BSP-45EVW16	54,30 €

Einstellbare T-Verschraubung Typ EVT

BSP60°-Verschraubung

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von einer Rohr- oder Schlauchleitung mit einem Außengewinde

G	Leitungsanschluss	Artikel-Nr.	Preis
G1/4A	04 (G1/4)	BSP-EVT04	8,53 €
G3/8A	06 (G3/8)	BSP-EVT06	11,71 €
G1/2A	08 (G1/2)	BSP-EVT08	15,85 €
G3/4A	12 (G3/4)	BSP-EVT12	24,02 €
G1A	16 (G1)	BSP-EVT16	52,23 €

Einstellbare L-Verschraubung Typ EVL

BSP60°-Verschraubung

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Verbinden von einer Rohr- oder Schlauchleitung mit einem Außengewinde

Einstellbare L-Verschraubung Typ EVL

G	Leitungsanschluss	Artikel-Nr.	Preis
G1/4A	04 (G1/4)	BSP-EVL04	8,76 €
G3/8A	06 (G3/8)	BSP-EVL06	11,71 €
G1/2A	08 (G1/2)	BSP-EVL08	15,58 €
G5/8A	10 (G5/8)	BSP-EVL10	44,22 €
G3/4A	12 (G3/4)	BSP-EVL12	28,19 €
G1A	16 (G1)	BSP-EVL16	37,48 €
G1 1/4A	20 (G1 1/4)	BSP-EVL20	69,70 €
G1 1/2A	24 (G1 1/2)	BSP-EVL24	129,59 €

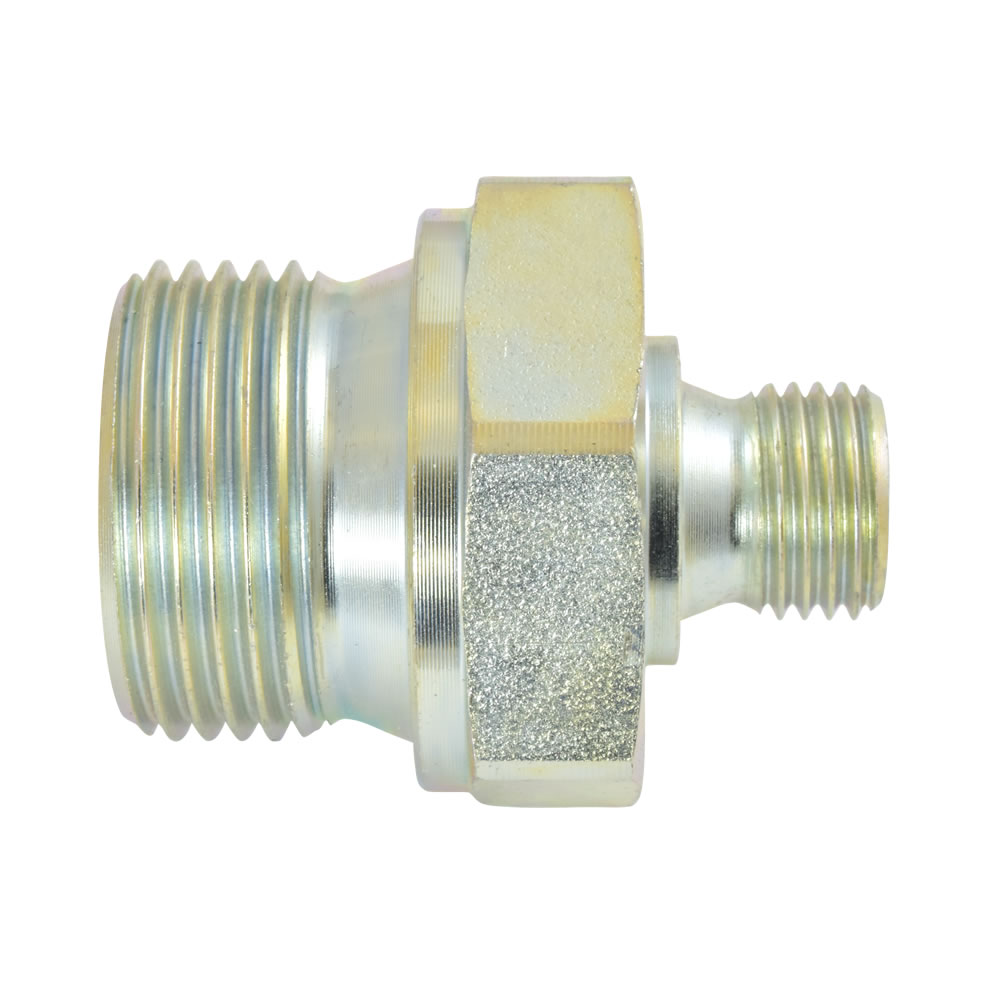

Gerade Reduzierverschraubung Typ GR

BSP60°-Verschraubung

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Verbinden von zwei Rohr- oder Schlauchleitungen unterschiedlicher Größe

G1	Leitungsanschluss	G2	Artikel-Nr.	Preis
G1/4A	04 (G1/4)	G1/8A	BSP-GR04/02	1,63 €
G3/8A	06 (G3/8)	G1/8A	BSP-GR06/02	3,12 €
G3/8A	06 (G3/8)	G1/4A	BSP-GR06/04	2,15 €
G1/2A	08 (G1/2)	G1/4A	BSP-GR08/04	2,64 €
G3/4A	12 (G3/4)	G1/4A	BSP-GR12/04	7,76 €
G1/2A	08 (G1/2)	G3/8A	BSP-GR08/06	2,64 €
G5/8A	10 (G5/8)	G3/8A	BSP-GR10/06	6,59 €
G3/4A	12 (G3/4)	G3/8A	BSP-GR12/06	4,31 €
G5/8A	10 (G5/8)	G1/2A	BSP-GR10/08	6,05 €
G3/4A	12 (G3/4)	G1/2A	BSP-GR12/08	4,08 €
G1A	16 (G1)	G1/2A	BSP-GR16/08	6,59 €
G3/4A	12 (G3/4)	G5/8A	BSP-GR12/10	6,05 €
G1A	16 (G1)	G3/4A	BSP-GR16/12	7,28 €
G1 1/4A	20 (G1 1/4)	G1A	BSP-GR20/16	15,92 €
G1 1/2A	24 (G1 1/2)	G1A	BSP-GR24/16	17,90 €
G1 1/2A	24 (G1 1/2)	G1 1/4A	BSP-GR24/20	23,25 €
G2A	32 (G2)	G1 1/2A	BSP-GR32/24	46,09 €

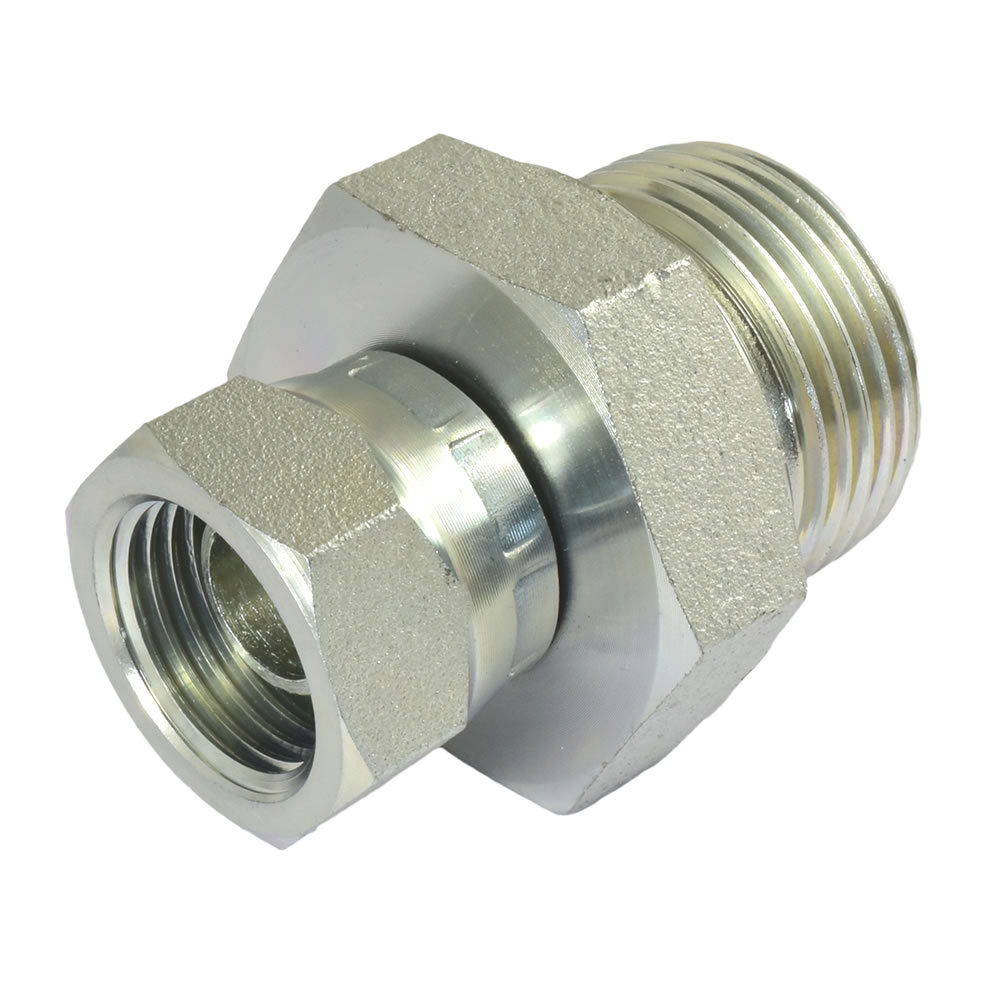

Gerader Adapter Typ KOR ÜWM auf AG

Gerader Adapter Typ KOR

BSP60°-Verschraubung
Außengewinde mit 60°-Senkung

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Reduzieren eines Außengewindes

ÜWM groß auf AG klein Gerader Adapter Typ KOR

ÜWM klein auf AG groß Gerader Adapter Typ KOR

G1	Leitungsanschluss	G2	Artikel-Nr.	Preis
G1/4	04 (G1/4)	G1/4A	BSP-KOR04/04	3,97 €
G3/8	06 (G3/8)	G1/4A	BSP-KOR06/04	4,44 €
G3/8	06 (G3/8)	G3/8A	BSP-KOR06/06	4,57 €
G3/8	06 (G3/8)	G1/2A	BSP-KOR06/08	8,05 €
G1/2	08 (G1/2)	G1/4A	BSP-KOR08/04	14,84 €
G1/2	08 (G1/2)	G3/8A	BSP-KOR08/06	7,32 €
G1/2	08 (G1/2)	G1/2A	BSP-KOR08/08	6,74 €
G1/2	08 (G1/2)	G1A	BSP-KOR08/16	27,67 €
G3/4	12 (G3/4)	G3/8A	BSP-KOR12/06	12,60 €
G3/4	12 (G3/4)	G1/2A	BSP-KOR12/08	11,25 €
G3/4	12 (G3/4)	G3/4A	BSP-KOR12/12	11,15 €
G1	16 (G1)	G1/2A	BSP-KOR16/08	27,67 €
G1	16 (G1)	G3/4A	BSP-KOR16/12	23,11 €
G1	16 (G1)	G1A	BSP-KOR16/16	21,77 €
G1 1/4	20 (G1 1/4)	G1A	BSP-KOR20/16	27,65 €
G1 1/4	20 (G1 1/4)	G1 1/4A	BSP-KOR20/20	37,09 €
G1 1/2	24 (G1 1/2)	G1 1/2A	BSP-KOR24/24	55,43 €

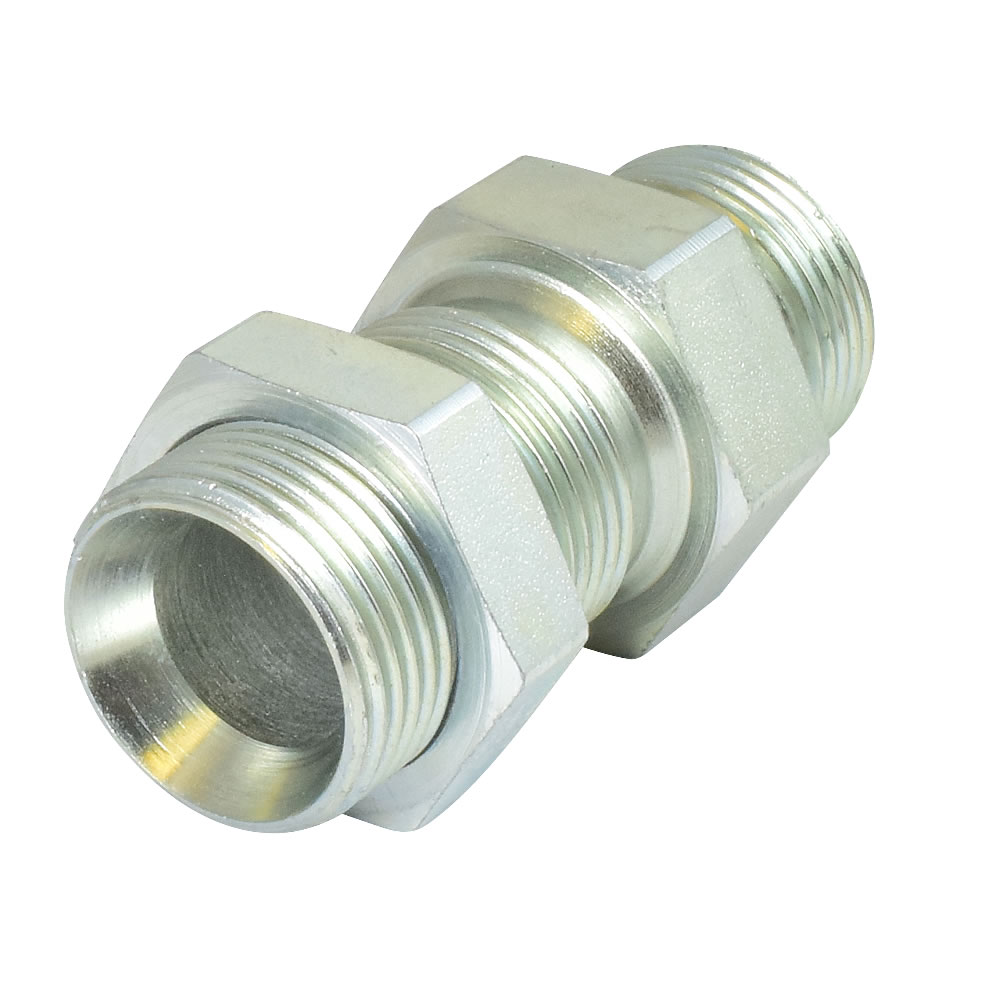

Gerade Schottverschraubung Typ SV

BSP60°-Verschraubung, inklusive Gegenmutter

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Tankdeckeldurchführung (z.B. Rücklauf- und Leckölleitungen), Mauerdurchführung, Front- und Montageplatten, Rohrbefestigung.

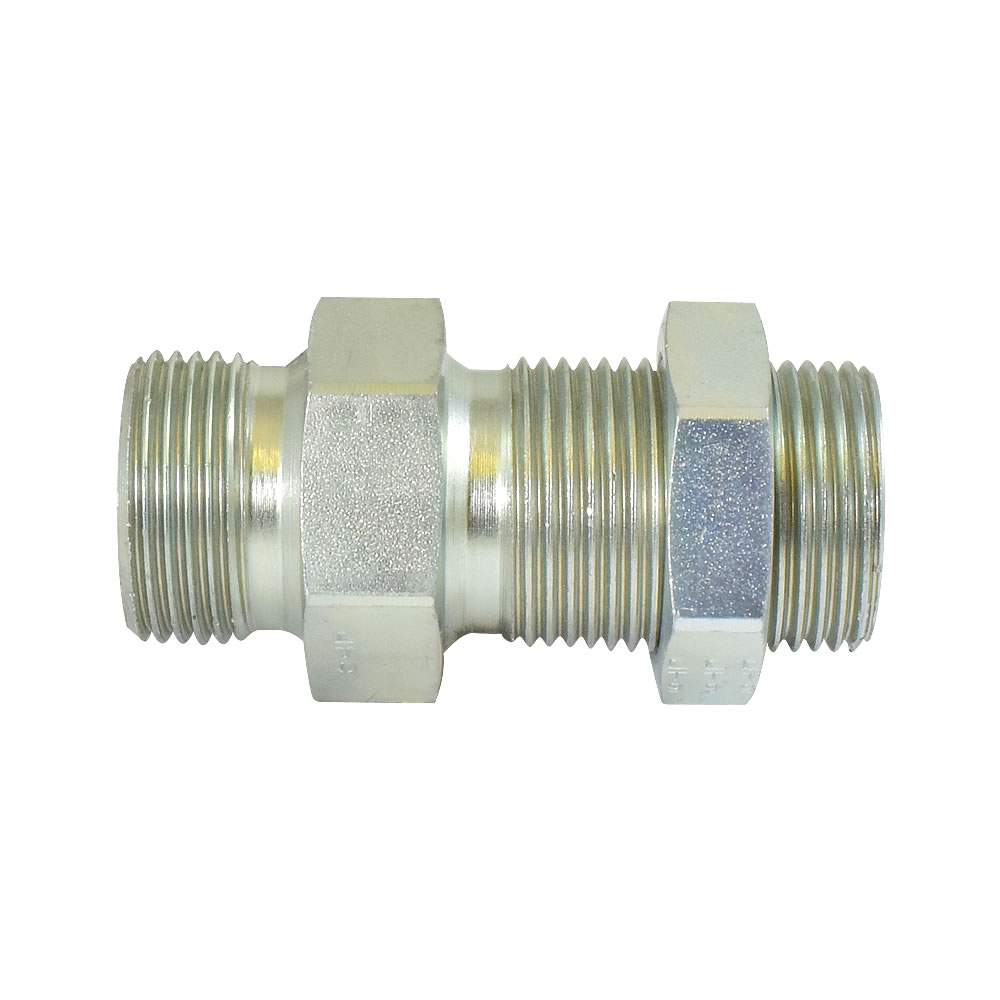

Seitenansicht Gerade Schottverschraubung Typ SV

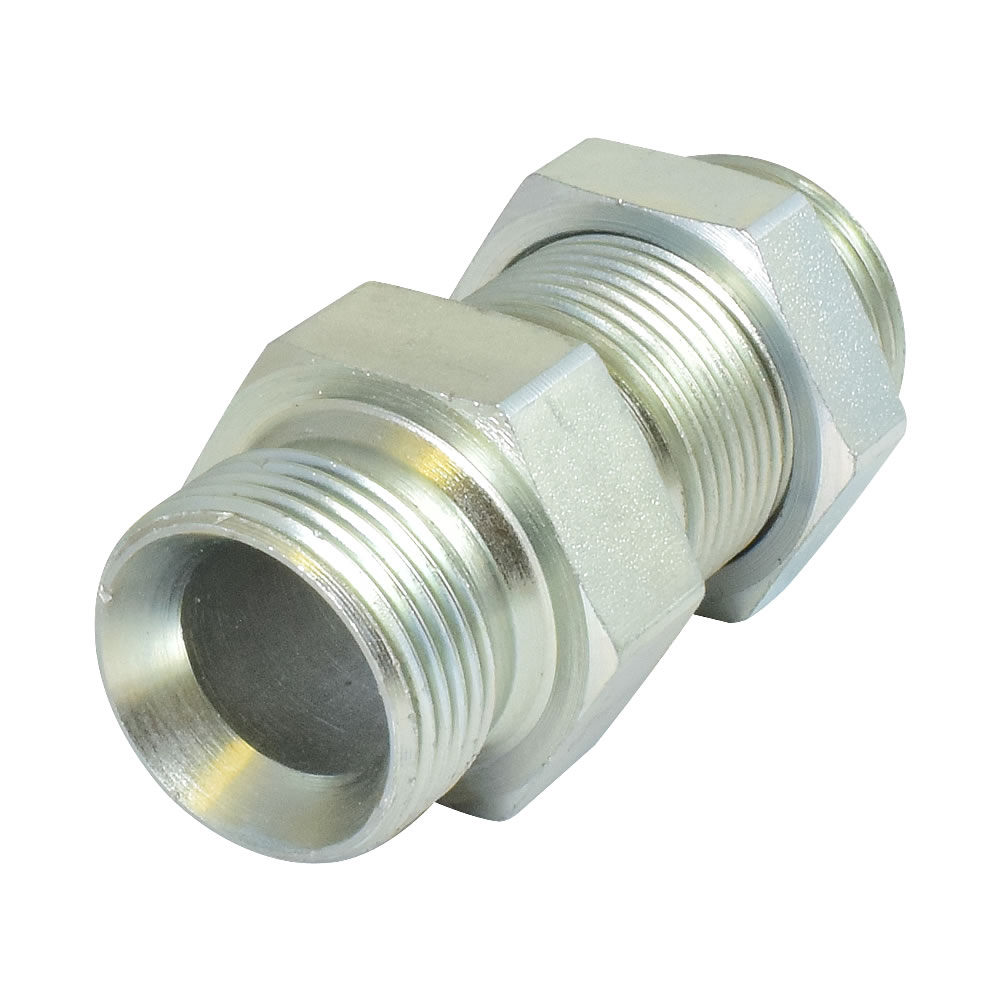

Isometrische Ansicht Gerade Schottverschraubung Typ SV

G	Leitungsanschluss	Artikel-Nr.	Preis
G1/8A	02 (G1/8)	BSP-SV02	10,68 €
G1/4A	04 (G1/4)	BSP-SV04	7,02 €
G3/8A	06 (G3/8)	BSP-SV06	7,90 €
G1/2A	08 (G1/2)	BSP-SV08	8,52 €
G5/8A	10 (G5/8)	BSP-SV10	18,17 €
G3/4A	12 (G3/4)	BSP-SV12	15,01 €
G1A	16 (G1)	BSP-SV16	35,58 €
G1 1/4A	20 (G1 1/4)	BSP-SV20	58,04 €

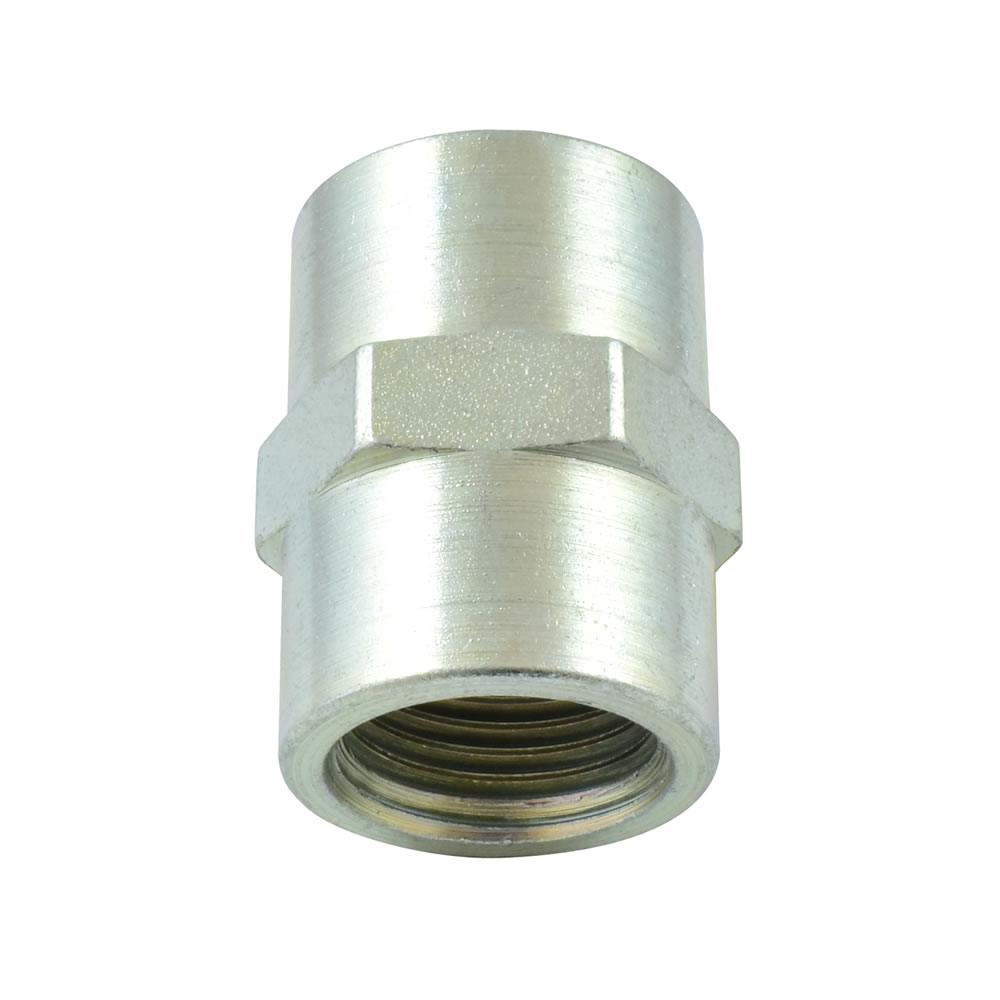

Muffe Typ MU

BSP60°-Verschraubung

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Verbinden von zwei Außengewinden

G	Leitungsanschluss	Artikel-Nr.	Preis
G1/8	02 (G1/8)	BSP-MU02	3,99 €
G1/4	04 (G1/4)	BSP-MU04	4,25 €
G3/8	06 (G3/8)	BSP-MU06	5,07 €
G1/2	08 (G1/2)	BSP-MU08	7,00 €
G5/8	10 (G5/8)	BSP-MU10	6,30 €
G3/4	12 (G3/4)	BSP-MU12	9,42 €
G1	16 (G1)	BSP-MU16	10,87 €
G1 1/4	20 (G1 1/4)	BSP-MU20	28,52 €
G1 1/2	24 (G1 1/2)	BSP-MU24	45,54 €
G2	32 (G2)	BSP-MU32	98,41 €

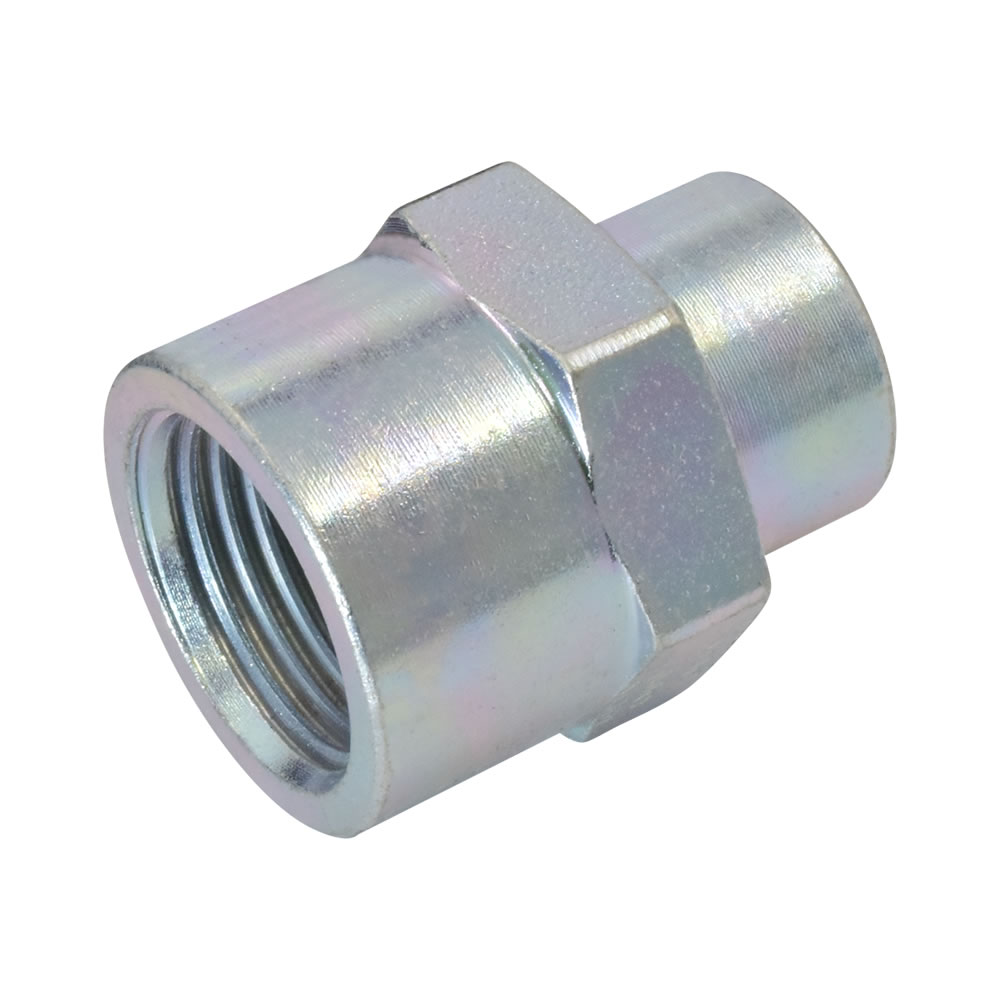

Muffe Typ GMUR

Gerade Muffe, reduziert, Typ GMUR

Gewinde:

Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zum Verbinden von zwei unterschiedlichen Außengewinden

G1	Leitungsanschluss	G2	Artikel-Nr.	Preis
G1/4	04 (G1/4)	G1/8	BSP-GMUR04/02	4,85 €
G3/8	06 (G3/8)	G1/8	BSP-GMUR06/02	11,47 €
G3/8	06 (G3/8)	G1/4	BSP-GMUR06/04	5,94 €
G1/2	08 (G1/2)	G1/4	BSP-GMUR08/04	8,18 €
G1/2	08 (G1/2)	G3/8	BSP-GMUR08/06	8,06 €
G5/8	10 (G5/8)	G1/2	BSP-GMUR10/08	11,58 €
G3/4	12 (G3/4)	G1/4	BSP-GMUR12/04	12,96 €
G3/4	12 (G3/4)	G3/8	BSP-GMUR12/06	12,96 €
G3/4	12 (G3/4)	G1/2	BSP-GMUR12/08	10,70 €
G1	16 (G1)	G1/2	BSP-GMUR16/08	19,92 €
G1	16 (G1)	G3/4	BSP-GMUR16/12	28,01 €
G1 1/4	20 (G1 1/4)	G1	BSP-GMUR20/16	44,42 €
G1 1/2	24 (G1 1/2)	G1	BSP-GMUR24/16	110,35 €
G1 1/2	24 (G1 1/2)	G1 1/4	BSP-GMUR24/20	74,80 €

Muffe Typ GMUR

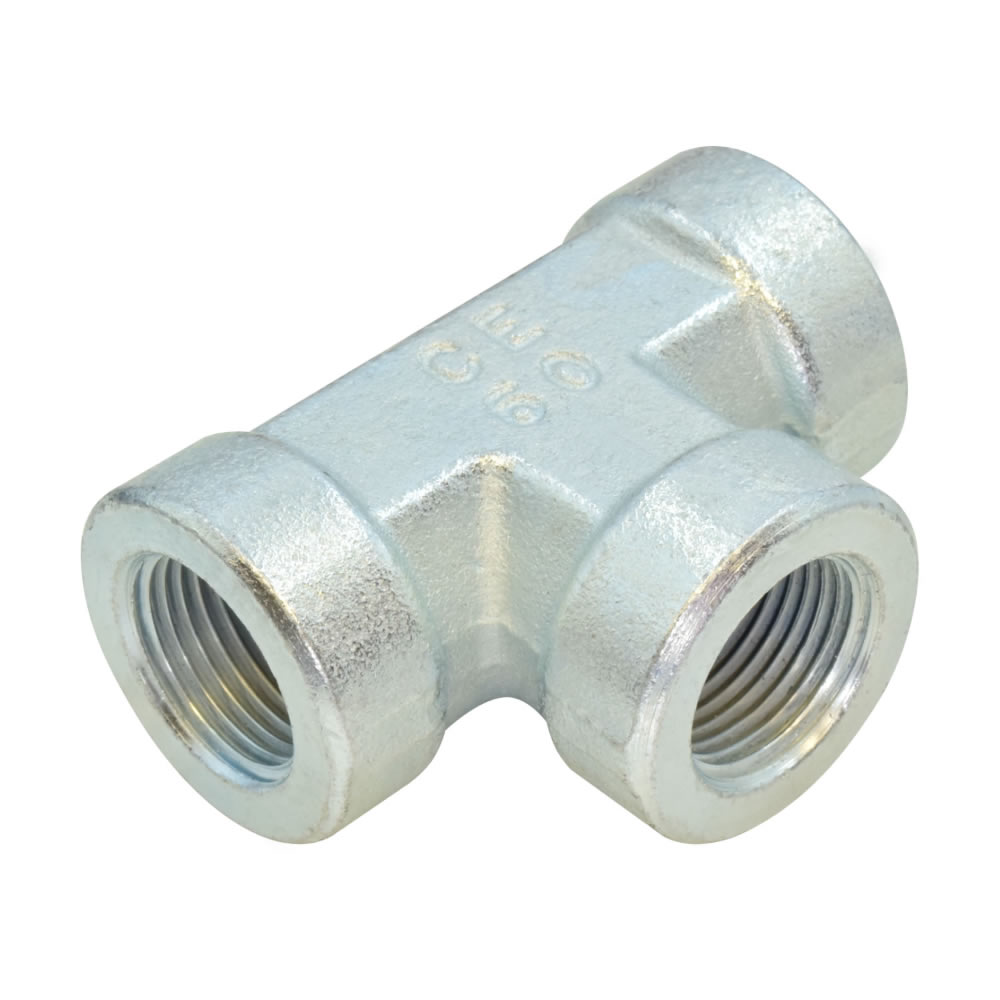

T-Gewindemuffe, Typ TI

Gewinde:

3x Innengewinde Whitworth-Rohrgewinde, zylindrisch

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiele:

Zur Herstellung von T-Stücken mit verschiedenen Anschlussnormen

G	Leitungsanschluss	Artikel-Nr.	Preis
G1/4	04 (G1/4)	BSP-TI04	9,30 €
G3/8	06 (G3/8)	BSP-TI06	11,79 €
G1/2	08 (G1/2)	BSP-TI08	18,04 €
G3/4	12 (G3/4)	BSP-TI12	31,90 €

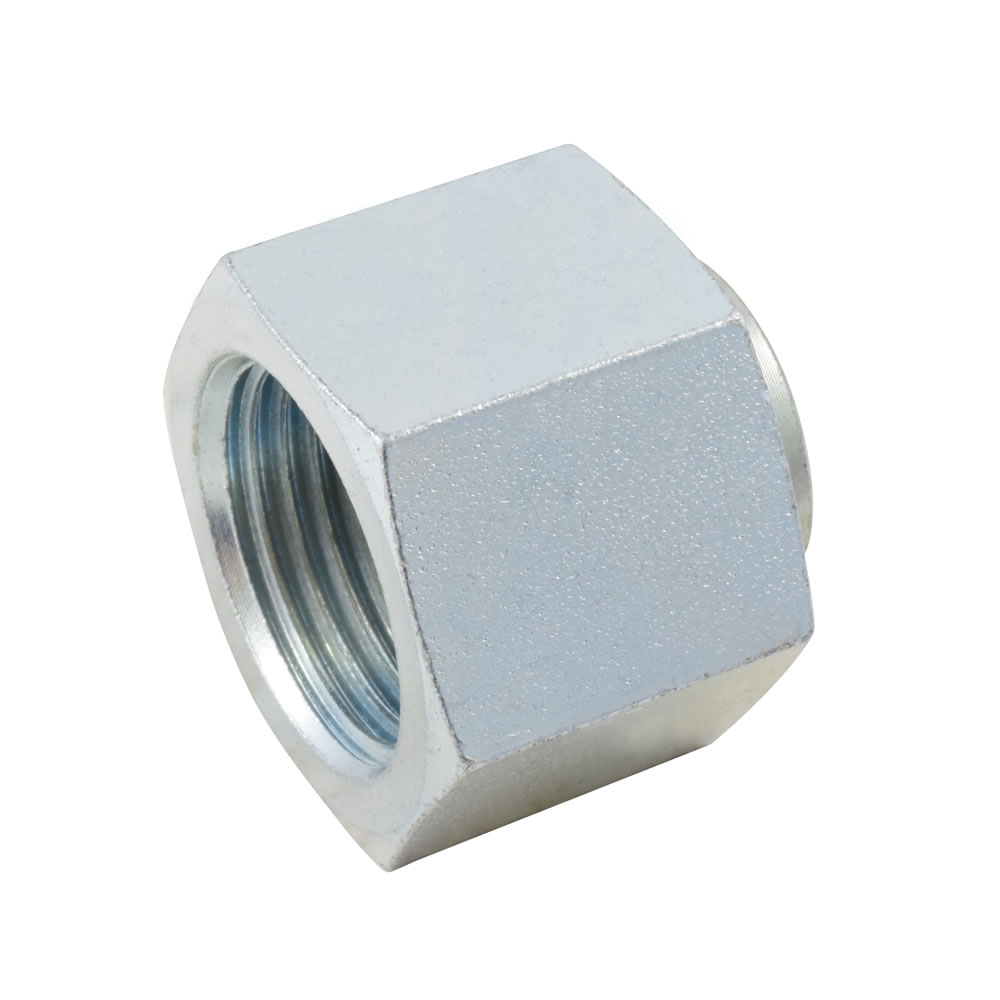

BSP60°-Verschlussmutter

- mit 60°-Kegel

G	Leitungsanschluss	Artikel-Nr.	Preis
G1/8	02 (G1/8)	BSP-VKA02	4,38 €
G1/4	04 (G1/4)	BSP-VKA04	3,05 €
G3/8	06 (G3/8)	BSP-VKA06	3,68 €
G1/2	08 (G1/2)	BSP-VKA08	4,63 €
G5/8	10 (G5/8)	BSP-VKA10	9,07 €
G3/4	12 (G3/4)	BSP-VKA12	8,30 €
G1	16 (G1)	BSP-VKA16	14,15 €
G1 1/4	20 (G1 1/4)	BSP-VKA20	27,23 €
G1 1/2	24 (G1 1/2)	BSP-VKA24	37,20 €

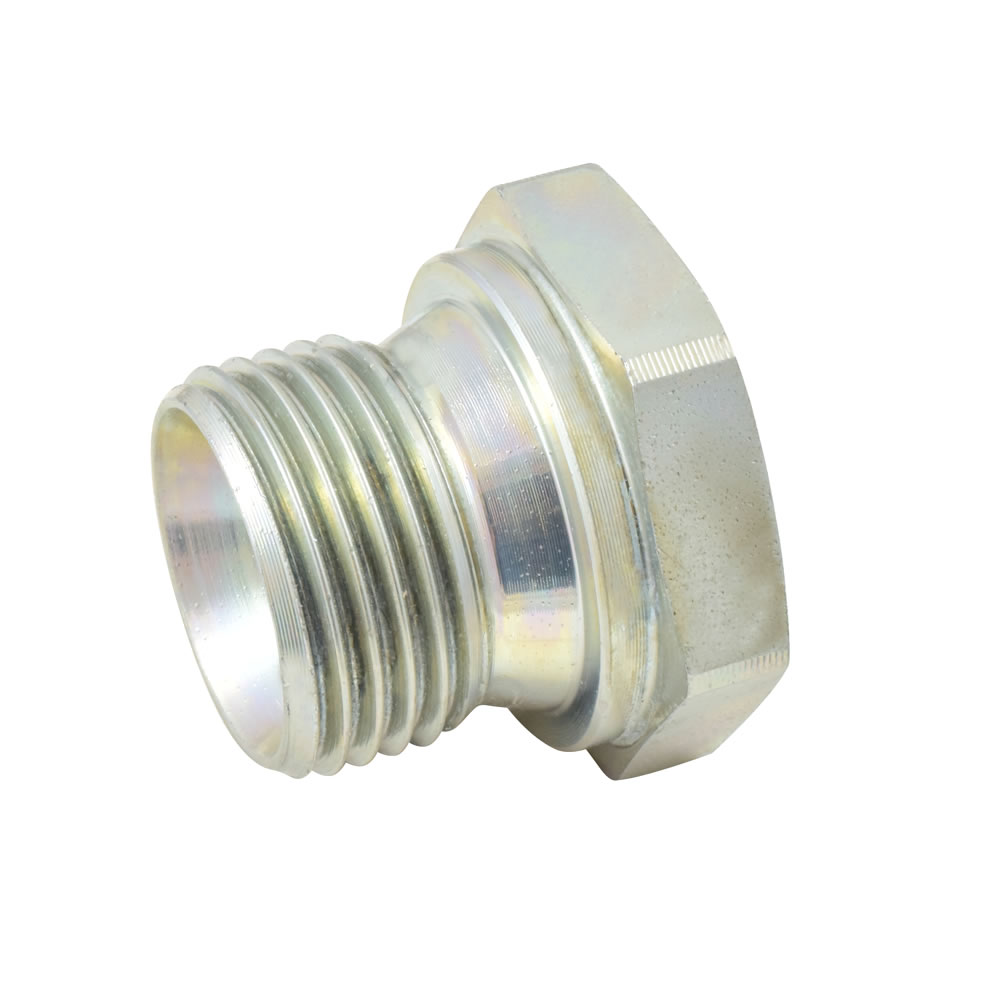

BSP60°-Verschlussschraube

- mit 60°-Konus

G	Leitungsanschluss	Artikel-Nr.	Preis
G1/8A	02 (G1/8)	BSP-ROV02	3,53 €
G1/4A	04 (G1/4)	BSP-ROV04	2,52 €
G3/8A	06 (G3/8)	BSP-ROV06	2,60 €
G1/2A	08 (G1/2)	BSP-ROV08	4,15 €
G5/8A	10 (G5/8)	BSP-ROV10	6,49 €
G3/4A	12 (G3/4)	BSP-ROV12	5,78 €
G1A	16 (G1)	BSP-ROV16	11,39 €
G1 1/4A	20 (G1 1/4)	BSP-ROV20	21,83 €
G1 1/2A	24 (G1 1/2)	BSP-ROV24	29,52 €

Ringschraubstutzen

Ringschraubstutzen zöllig mit BSP 60° Außengewinde

Werkstoff:

Stahl, verzinkt

Isometrische Ansicht Ringschraubstutzen zöllig mit 60° Aussenkung

Detailbild Ringschraubstutzen zöllig mit 60° Aussenkung

Datenblatt

Betriebsdruck	Ringauge-Ø	Gewinde G	Länge L	Höhe H	Artikel-Nr.	Preis
250 bar	1/4" (13,3mm)	G1/4A"	25mm	14mm	BSP-RS04-1/4"	7,22 €
280 bar	3/8" (16,8mm)	G1/4A"	28mm	18mm	BSP-RS04-3/8"	9,35 €
250 bar	1/2" (21,0mm)	G3/8A"	30mm	22mm	BSP-RS06-1/2"	15,69 €
250 bar	3/8" (16,8mm)	G3/8A"	28mm	18mm	BSP-RS06-3/8"	7,94 €
250 bar	1/2" (21,0mm)	G1/2A"	33mm	22mm	BSP-RS08-1/2"	14,06 €
210 bar	3/4" (26,4mm)	G1/2A"	45mm	30mm	BSP-RS08-3/4"	19,12 €
210 bar	3/4" (26,4mm)	G3/4A"	33mm	30mm	BSP-RS12-3/4"	33,80 €

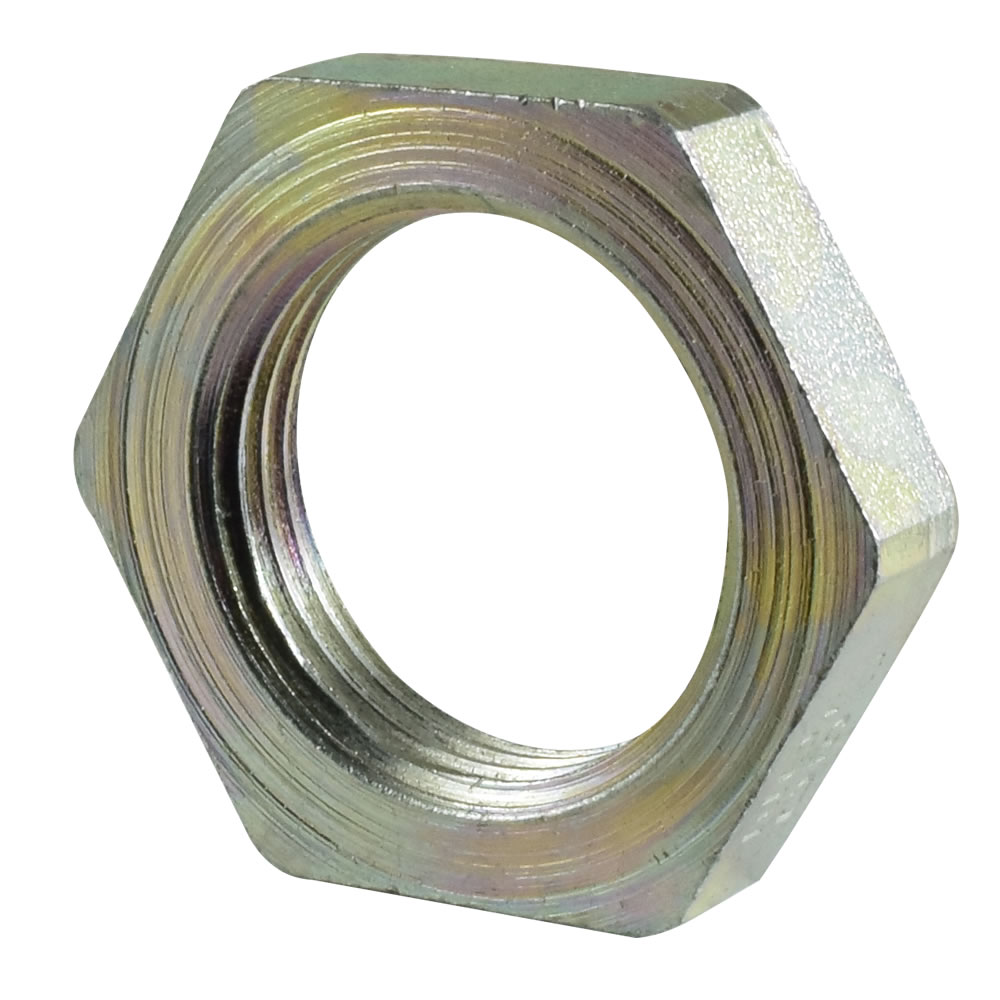

Gegenmutter Typ GM

Werkstoff:

Stahl, verzinkt

Anwendungsbeispiel:

Zum Kontern von Schottverschraubungen

G	SW	H	Artikel-Nr.	Preis
G1/8	14	6 mm	BSP-GM02	3,17 €
G1/4	19	6 mm	BSP-GM04	1,81 €
G3/8	22	8 mm	BSP-GM06	1,92 €
G1/2	27	8 mm	BSP-GM08	2,75 €
G5/8	30	9 mm	BSP-GM10	4,01 €
G3/4	36	8 mm	BSP-GM12	3,47 €
G1	41	11 mm	BSP-GM16	7,80 €
G1 1/4	50	11 mm	BSP-GM20	11,60 €
G1 1/2	55	12 mm	BSP-GM24	13,84 €
G2	70	15 mm	BSP-GM32	25,16 €

...mit einem Schweißkegel oder Lötkegel versehen und können mit Hilfe der entsprechenden Verschraubung untereinander verbunden werden. Alle Verschraubungen passen ebenfalls an Hydraulikschläuche mit gleichen Anschlüssen.

Außer in Anlagen und Maschinen britischer Hersteller, findet man BSP bzw. Zoll- verschraubungen bei italienischen und skandinavischen Produzenten.
